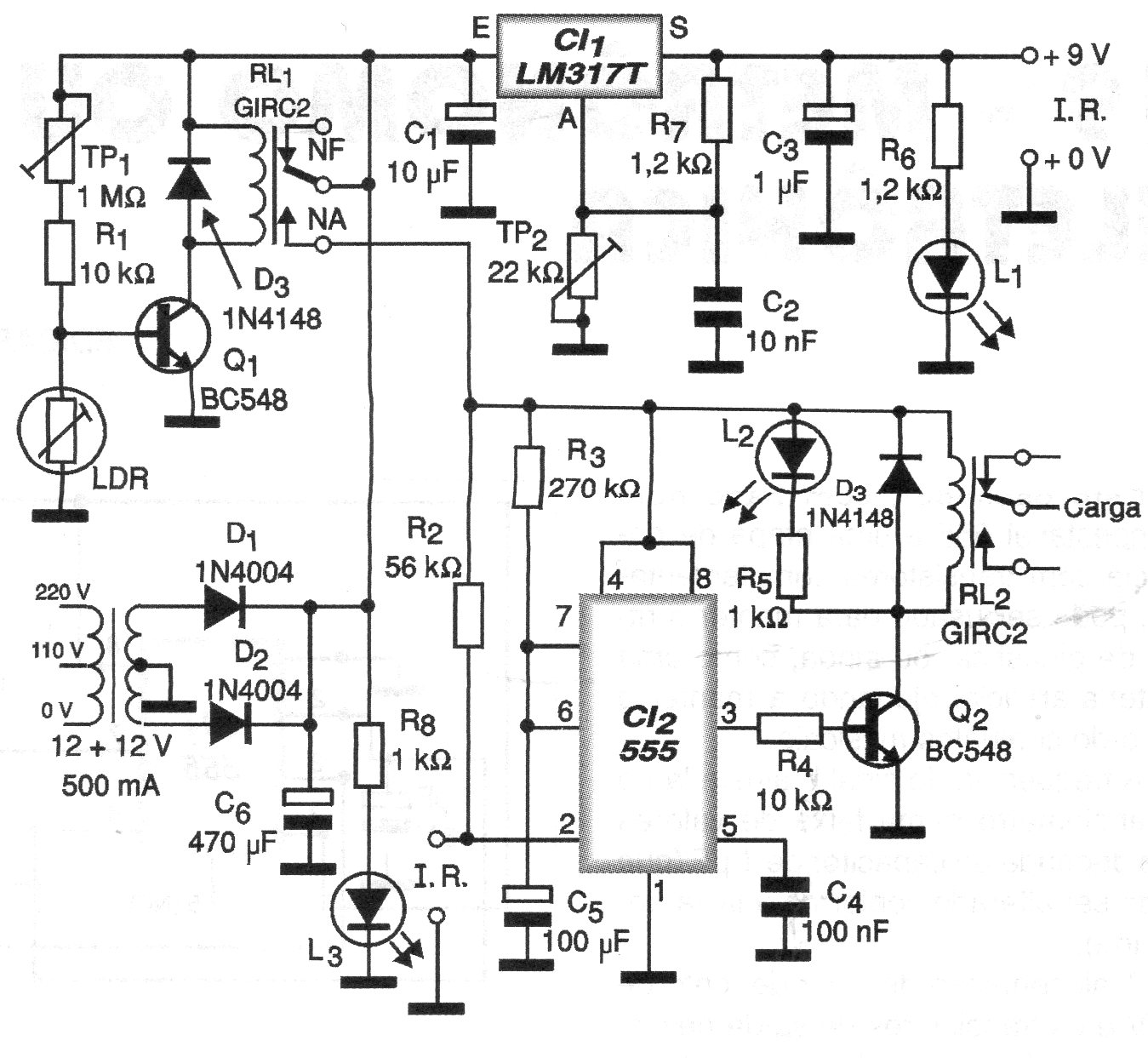

La idea de este circuito es utilizar el sensor de una alarma común para accionar un monoestable con el circuito integrado 555. El tiempo de accionamiento depende de C6 es relés usados son de 12 V. La fuente tiene también un sector que alimenta el módulo infrarrojo usado en detección.




| Haga click en la imagen para ampliar |
