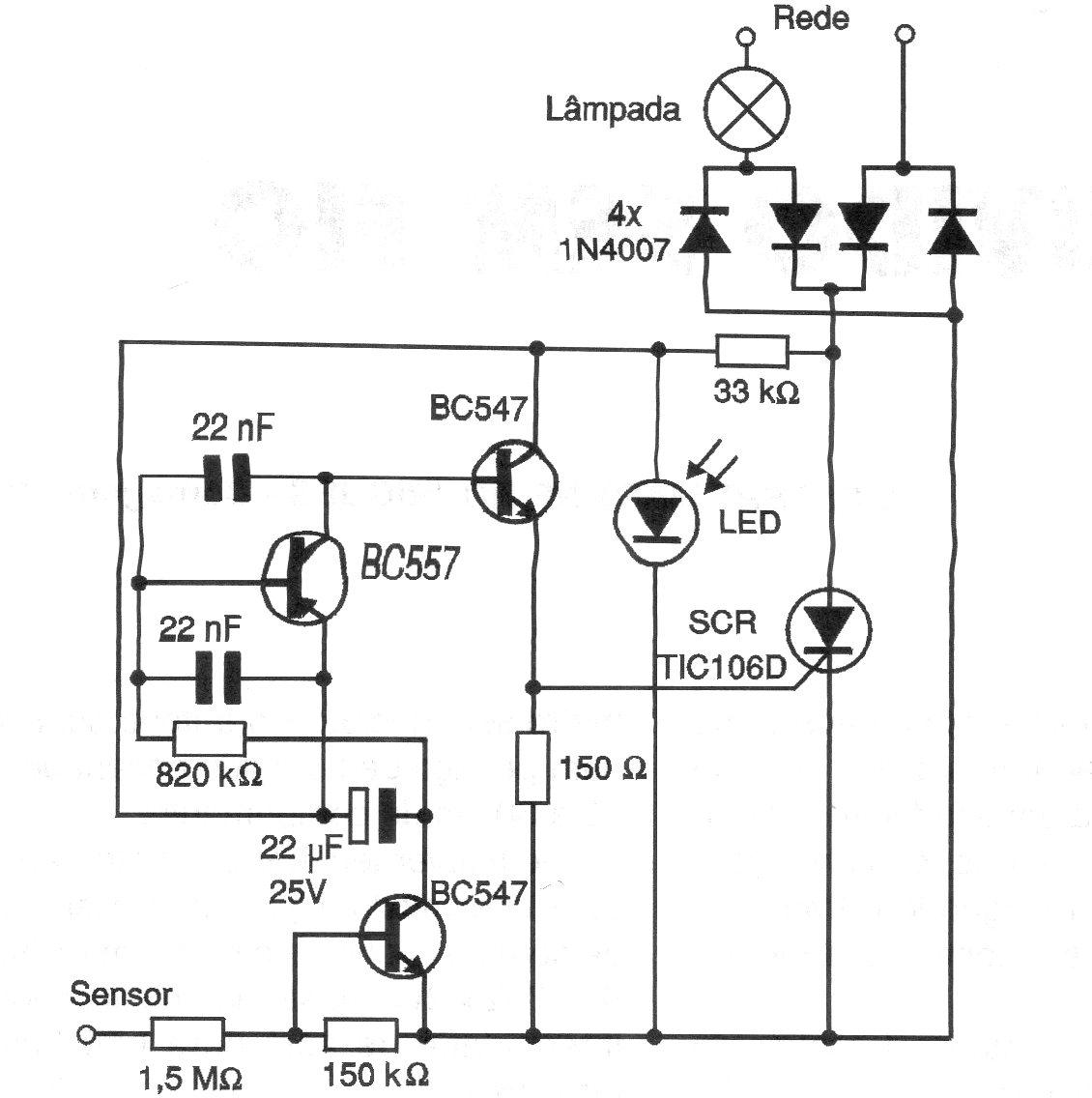

Al tocar el sensor, este circuito alimenta una carga de corriente alterna por un tiempo que depende del condensador de 22 uF, el cual puede ser alterado. Con los diodos indicados y el SCR la carga máxima en 110 V es de 200 W y el doble en 220 V. El SCR debe estar dotado de un disipador de calor.
