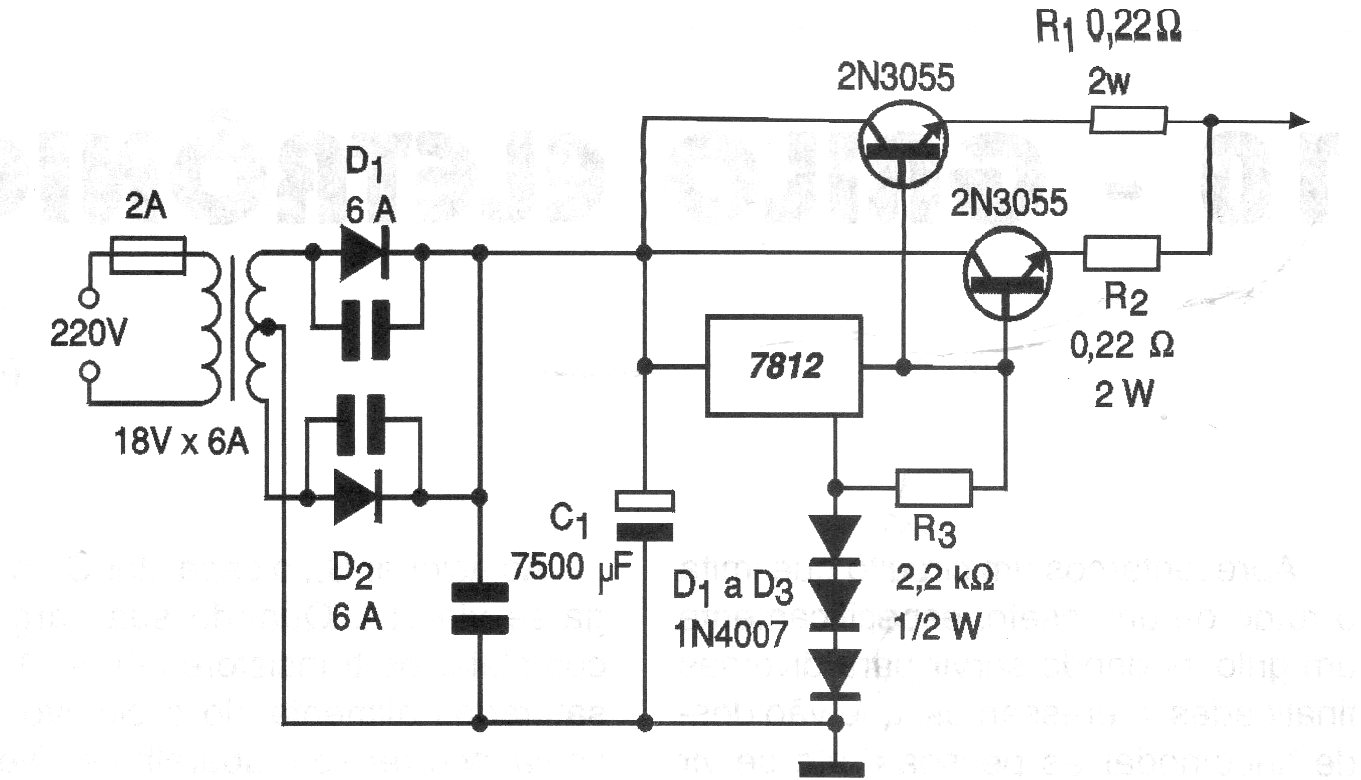

Este circuito, de una documentación de 2000, consiste en una fuente de 13,8 V con 5 A para la alimentación de equipos de uso automotriz. Los transistores de potencia deben estar dotados de excelentes disipadores de calor y los capacitores en paralelo con los diodos son cerámicos de 100 nF.
