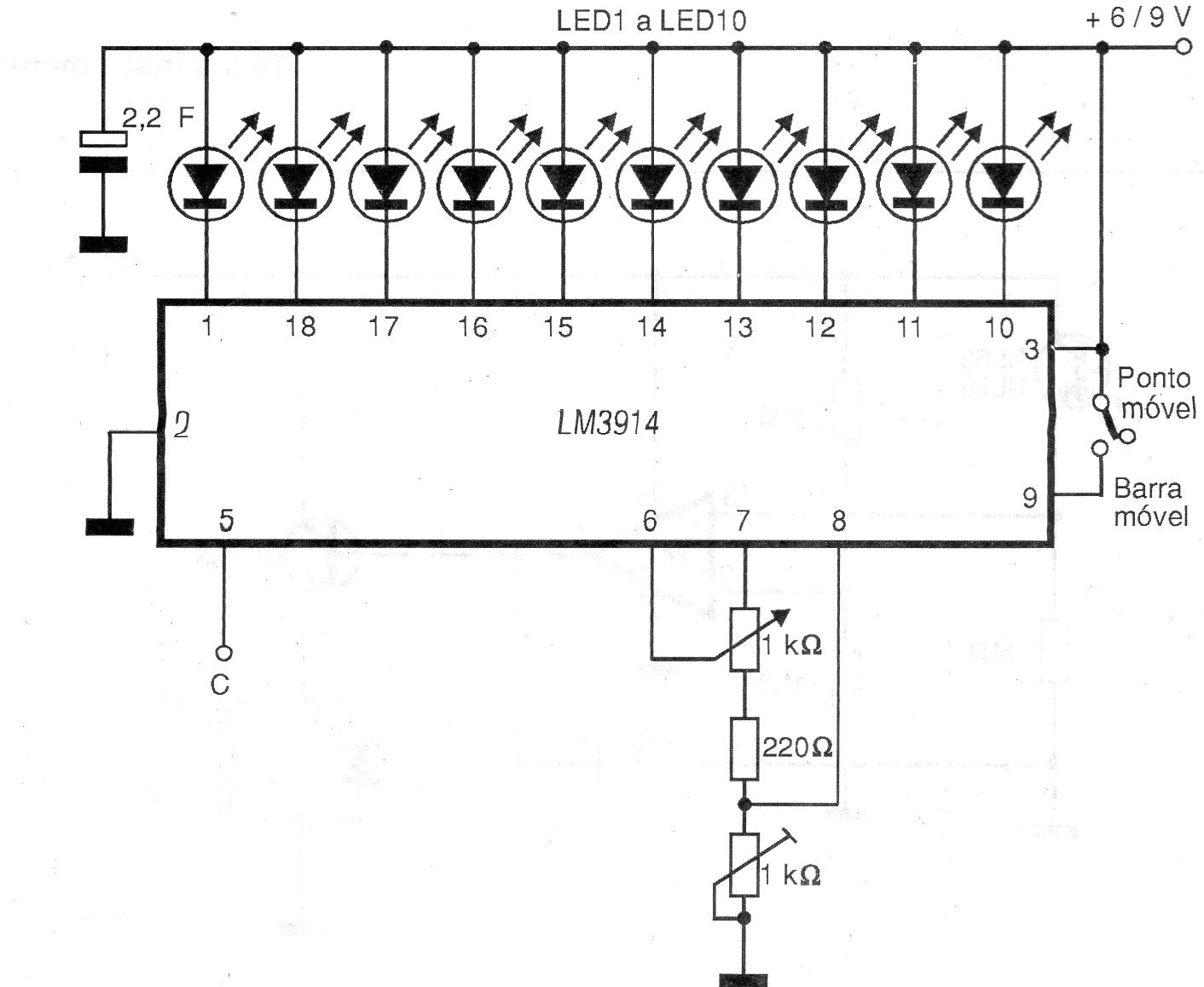

En este circuito mostramos cómo configurar el LM3914 como bargraph o punto móvil, alimentando 10 LED. El circuito tiene dos ajustes para las tensiones de entrada y puede ser alimentado por tensiones de 6 a 9 V. Varios artículos en este sitio se basan en esta aplicación.
