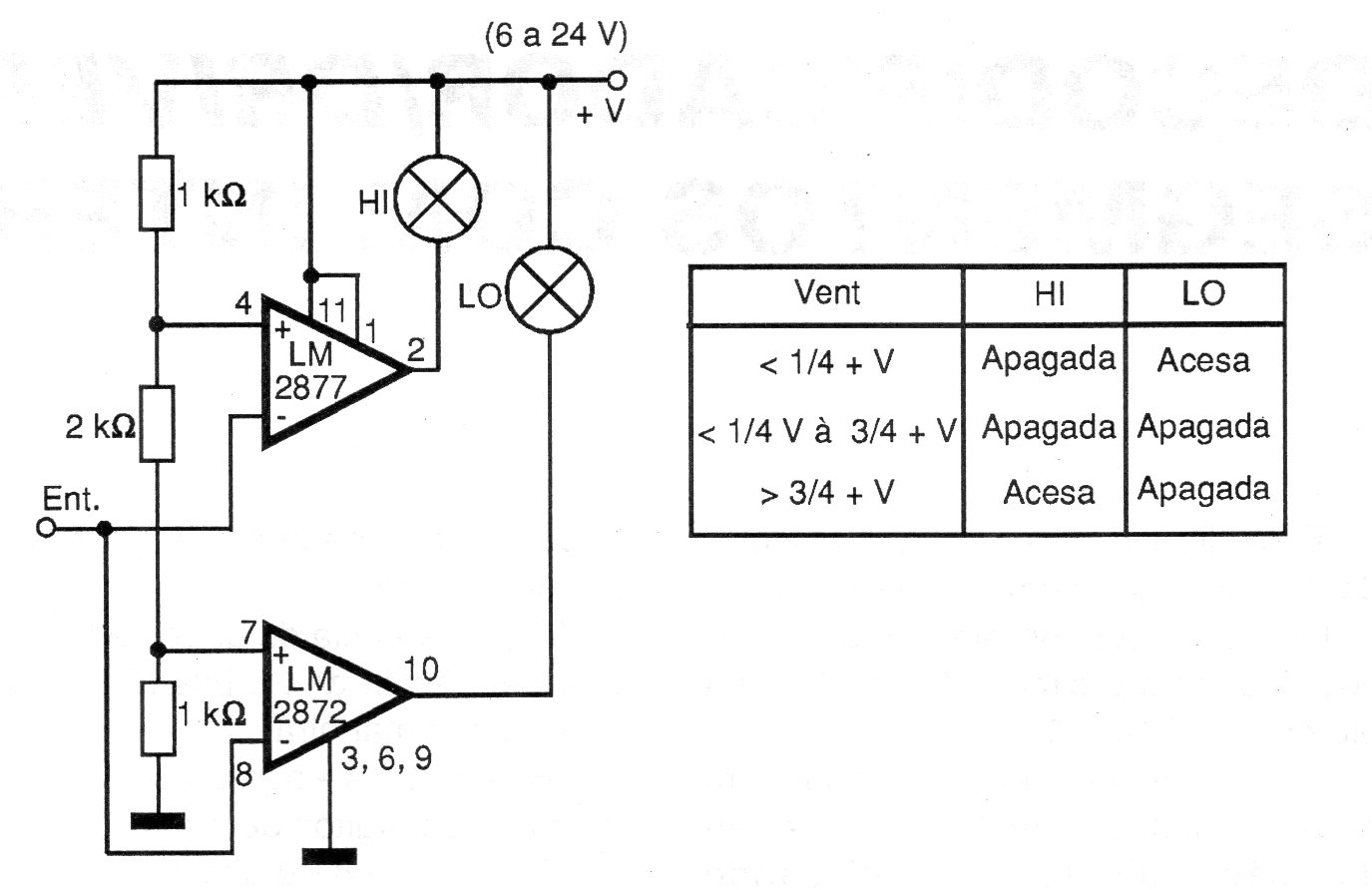

Este circuito es de un antiguo manual de National Semiconductor (ahora Texas), usando el LM2877 no muy común actualmente, pero que admite equivalente. El circuito opera con tensiones de 6 a 24 V y los valores de los disparos se dan en la tabla junto al diagrama. El circuito original acciona lámparas indicadoras, pero se pueden utilizar LED con resistencias en serie. La impedancia de entrada es de 4 M ohms.
| Haga click en la imagen para ampliar |
