Alarma Para 110 V y 220 V (CIR7064S)

Written by: Newton C. Braga
Category: Banco de circuitos

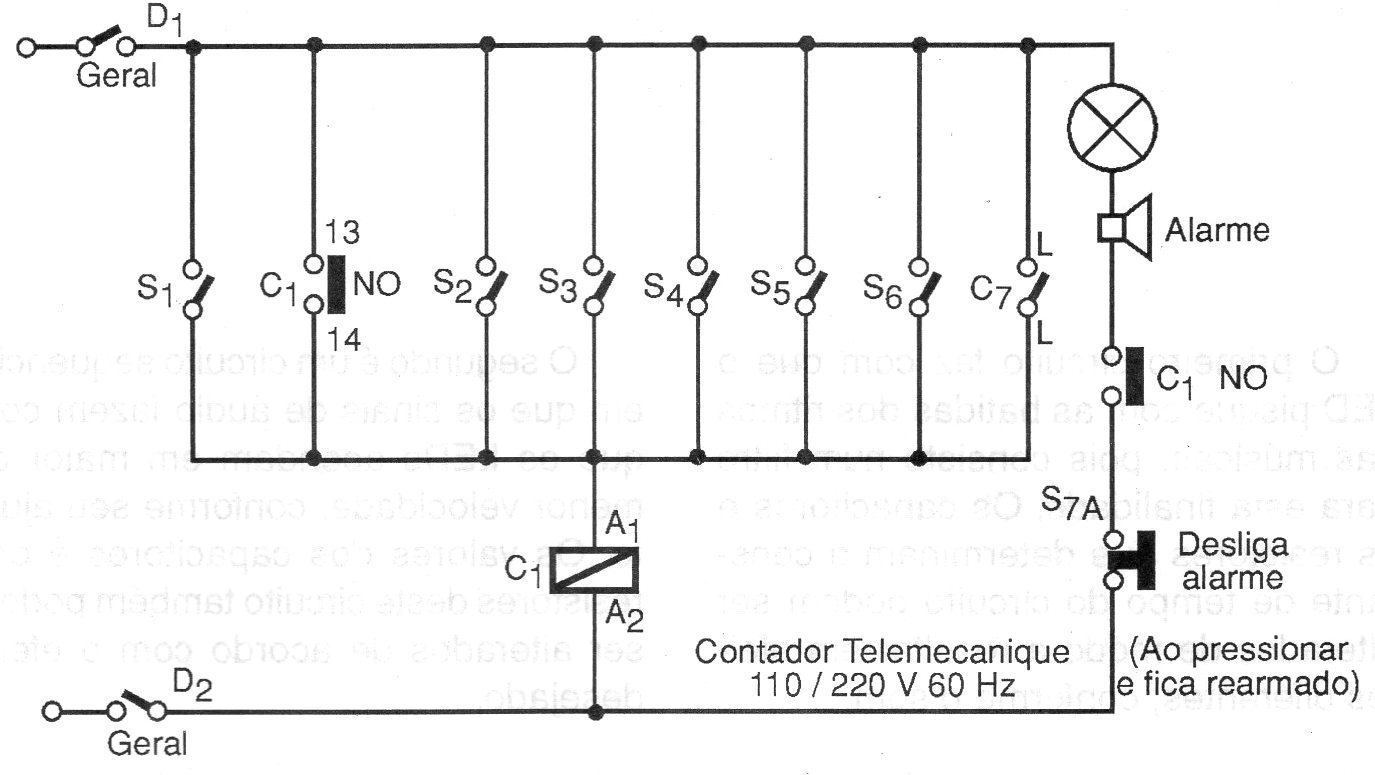

   Este circuito utiliza un sistema alimentado por la propia red de energía, conteniendo diversos sensores y un contator. Los equivalentes al original de 1999 se pueden utilizar.




| Haga click en la imagen para ampliar |
