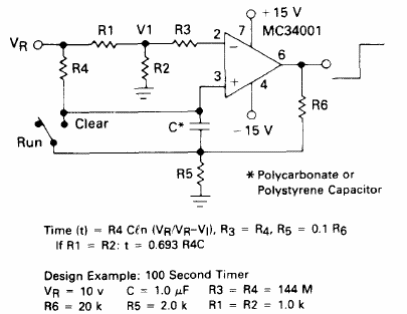

El circuito presentado es del Linear Databook de Motorola de 1990. El operacional no es común actualmente, pero puede ser sustituido por equivalente más actual. Las fórmulas para cálculos de los componentes se dan junto al diagrama.
