LED Driver con el MC34071 (CIR7055S)

Written by: Newton C. Braga
Category: Banco de circuitos

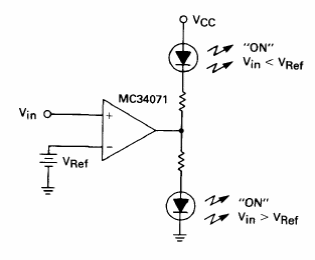

    En este circuito, sugerido por el Linear Databook de Motorola de 1990, las resistencias dependen de los LED y de la tensión de alimentación. Se pueden utilizar otros operacionales de la misma familia.
