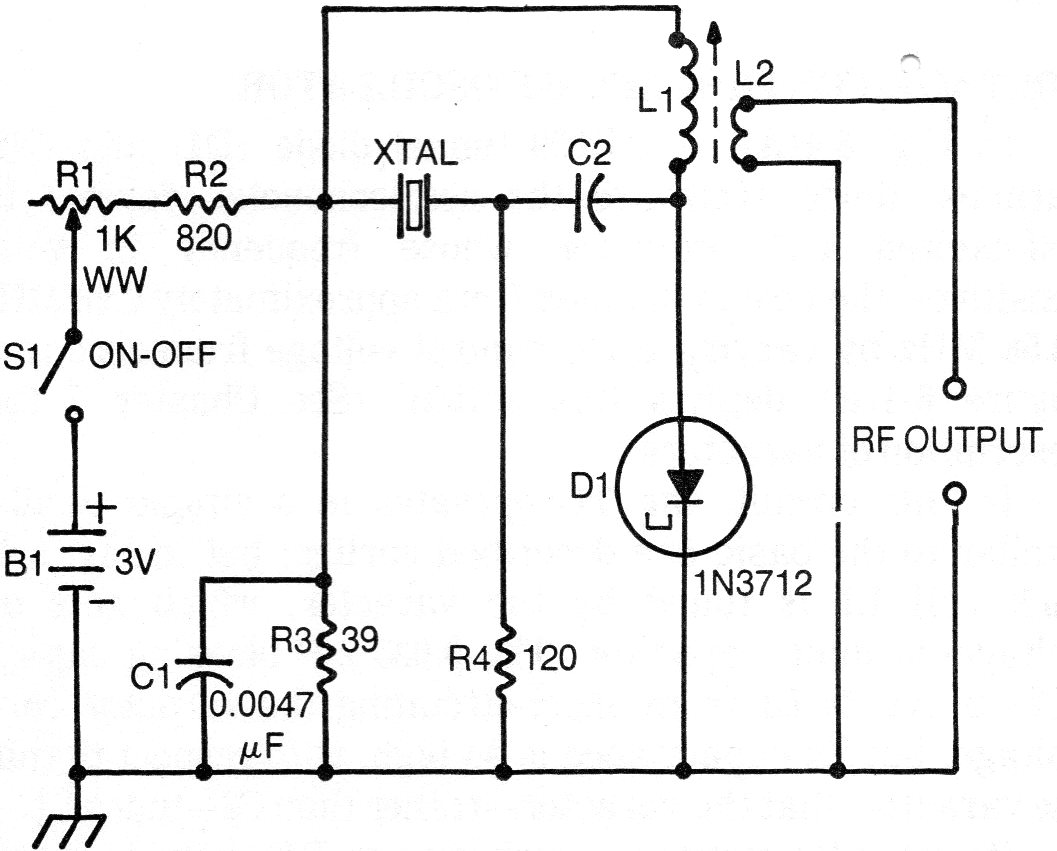

El circuito presentado es de una documentación americana de los años 70. La frecuencia del circuito depende del cristal. La bobina L1 debe ser de acuerdo con la frecuencia, así como C2. L2 es una bobina menor de acoplamiento sobre L1 para retirar la señal del circuito. El ajuste del funcionamiento del circuito se realiza en el potenciómetro de 1k. El circuito es alimentado por dos pilas y puede oscilar en frecuencias de cientos de MHz.
