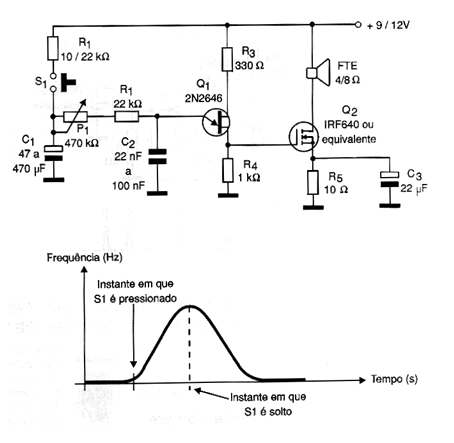

En el circuito presentado en la figura cuando presionamos S1, el capacitor C1 se carga lentamente, y con ello acciona el oscilador de relajación de modo que su frecuencia aumenta suavemente hasta alcanzar un punto de máximo determinado por el ajuste de P1 y por el valor de C2. Cuando liberamos S1 el capacitor C1 se descarga por el oscilador de relajación, y con ello la frecuencia de la señal producida decae hasta que se detiene completamente. La señal producida se aplica al FET de potencia que excita un altavoz con buena potencia.
