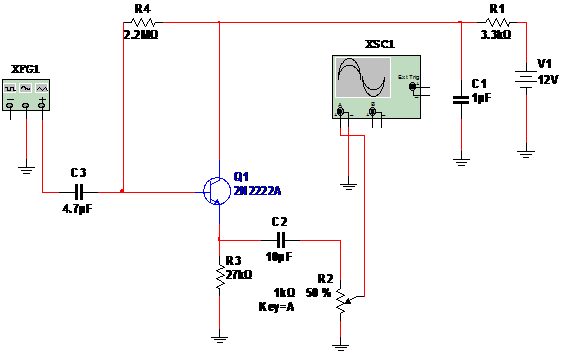

Una adaptador de impedancia, como se describe en el presente documento, es un circuito que tiene una alta impedancia de entrada y una baja impedancia de salida. Este tipo de circuito se puede utilizar con transductores que funcionan en la banda de audio para que coincida con la impedancia del transductor a un circuito de procesamiento. El circuito mostrado en la Figura 1 utiliza un transistor NPN de propósito general y su ganancia se determina principalmente por R1 y R2, que son componentes pueden ser alterados dependiendo de la aplicación El circuito opera con voltajes entre 12 y 18 V y transistores equivalentes pueden ser utilizados. El consumo es muy bajo y la simulación es realizada utilizando un generador de funciones y un osciloscopio para el análisis de la señal.
Figura 1 - Impedancias del circuito Casador.

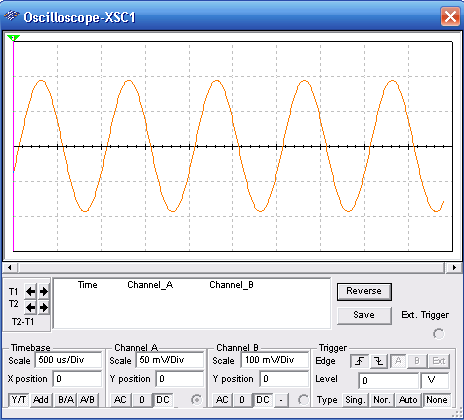

La Figura 2 muestra la forma de la señal obtenida a la salida. Hemos observado que la intensidad de la señal en términos de amplitud en voltios es la misma que la señal de entrada pero hay una ganancia de potencia efectiva, ya que la impedancia de salida es muy baja. Viendo esta forma de onda se toma en el osciloscopio virtual de Multisim Blue.
Recordamos que las precauciones de diseño deben ser tomadas como la posible captura de ruídos puésse trata de circuitos de audio de alta ganancia.
Figura 2 - Forma de la señal observada.
La simulación y lista de conexiones para aquellos con el Multisim se dan a continuación.
