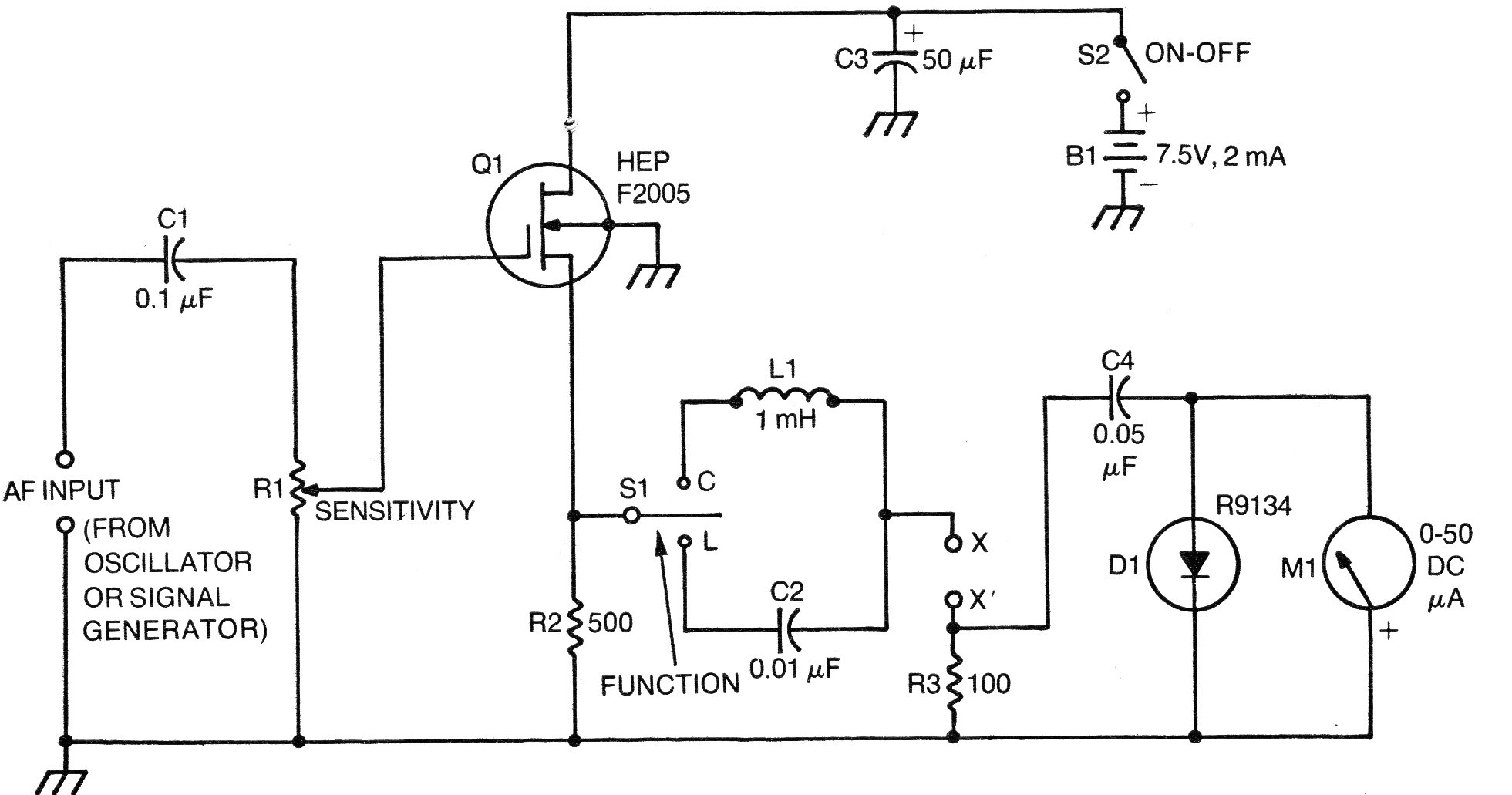

Con la ayuda de un generador de señales, este circuito permite probar inductores y capacitores y eventualmente, a través de comparación determinar sus valores. El circuito utiliza un indicador que puede ser la escala más baja de las corrientes de un multímetro. El MOSFET utilizado puede ser un BF245 ya que el circuito es de una documentación antigua en la que el componente utilizado ya no existe. La alimentación también se puede hacer con una batería de 9 V y el consumo es muy bajo.
| Haga click en la imagen para ampliar |
