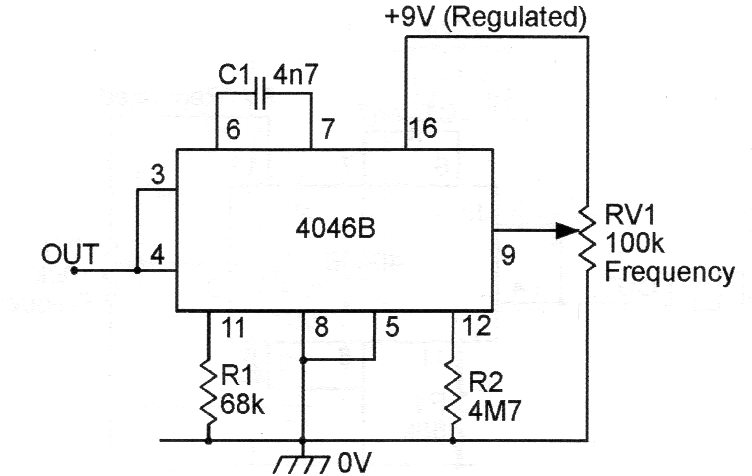

Este VCO con un circuito integrado CMOS 4046 genera señales cuya frecuencia superior depende de C1.R1 y la inferior de C1 (R1 + R2) fue encontrada en una publicación inglesa. Se puede utilizar como escudo para sensores y la alimentación puede estar entre 3 y 12 V. Podemos usarlo como un shield convertidor analógico (voltaje) en digital (frecuencia).
| Haga click en la imagen para ampliar |
