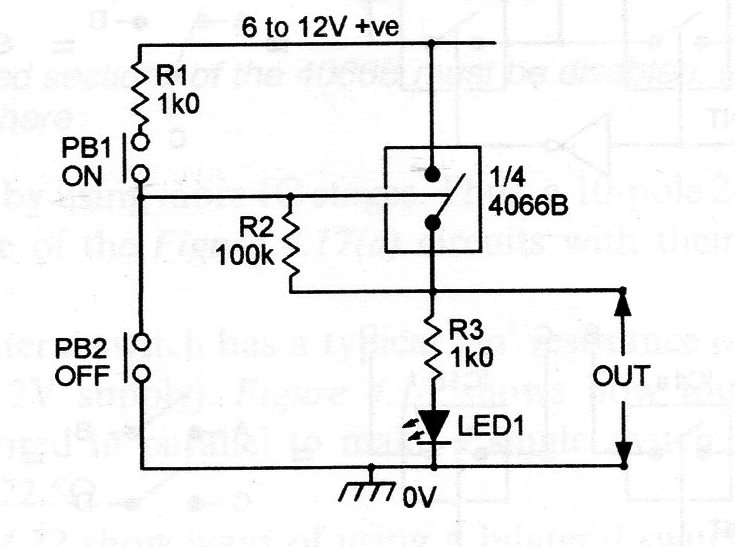

Este circuito hace uso de un 4066 para obtener un comportamiento biestable de control con la monitorización de un LED. La alimentación puede ser hecha con tensiones de 5 a 12 V, (el diagrama indica 6) lo que posibilita su uso como shield de entrada para un microcontrolador.
| Haga click en la imagen para ampliar |
