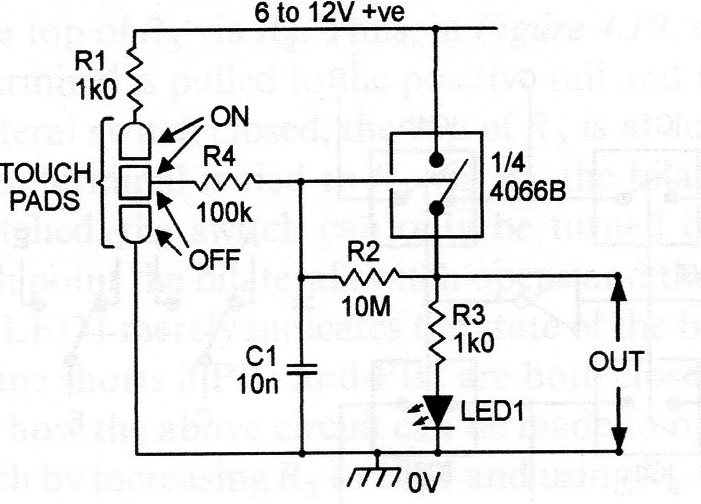

Esta llave de toque aparece en otros puntos de esta sección y de este sitio. Con ella podemos tener el control de toque de un circuito externo con una acción biestable. El circuito puede ser alimentado por tensiones a partir de 3 V, aunque se indica 6 V en el diagrama. El LED monitorea el estado de la clave. No utilice fuente sin transformador para alimentar este circuito.
| Haga click en la imagen para ampliar |
