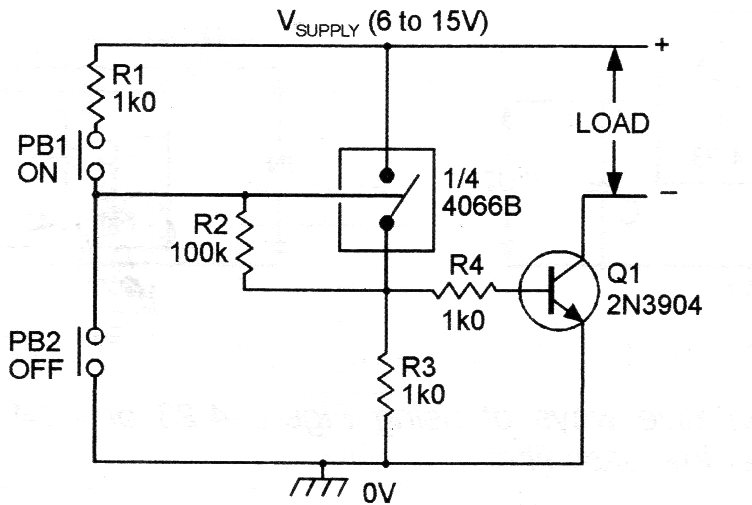

Lo que diferencia este circuito del anterior (CIR6761S) es el hecho de que la carga se conecta en el colector, en cuyo caso se obtiene una acción más eficiente. El transistor puede ser sustituido por el equivalente BC548 y para cargas mayores, hasta 500 mA se puede utilizar un BD135.
| Haga click en la imagen para ampliar |
