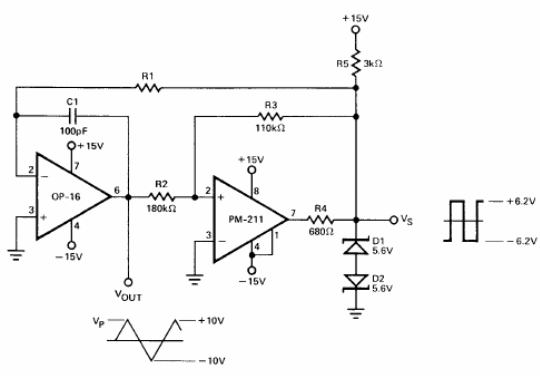

El circuito mostrado en la figura genera señales triangulares en el rango de 100 Hz a 500 kHz, dependiendo de los valores de las resistencias usadas. Para esta pista R1 debe estar entre 15 M ohms y 3 k ohms. La amplitud de las señales es de 20 Vpp y la fuente de alimentación debe ser simétrica de 15 + 15 V. Observe que el circuito también tiene una salida de señales rectangulares de 6,2 V de amplitud. Para mantener la amplitud de las señales de salida rectangulares se utilizan dos diodos zener. Los valores de estos diodos se pueden cambiar.
