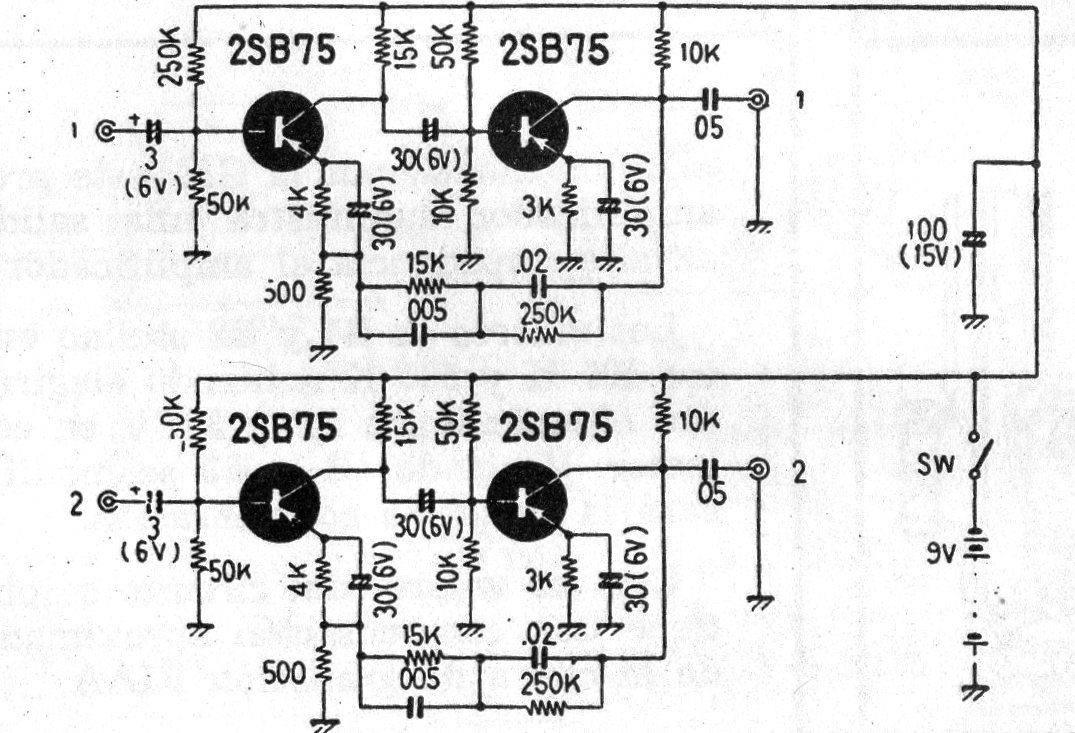

Este antiguo circuito de la década de 1970 utiliza transistores de germanio y es alimentado por batería o fuente de 9 V. El circuito tiene consumo muy bajo y alta impedancia de entrada, pudiendo excitar la mayoría de los amplificadores comunes. Para los transistores de silicio se deben cambiar varios resistores de polarización.
| Haga click en la imagen para ampliar |
