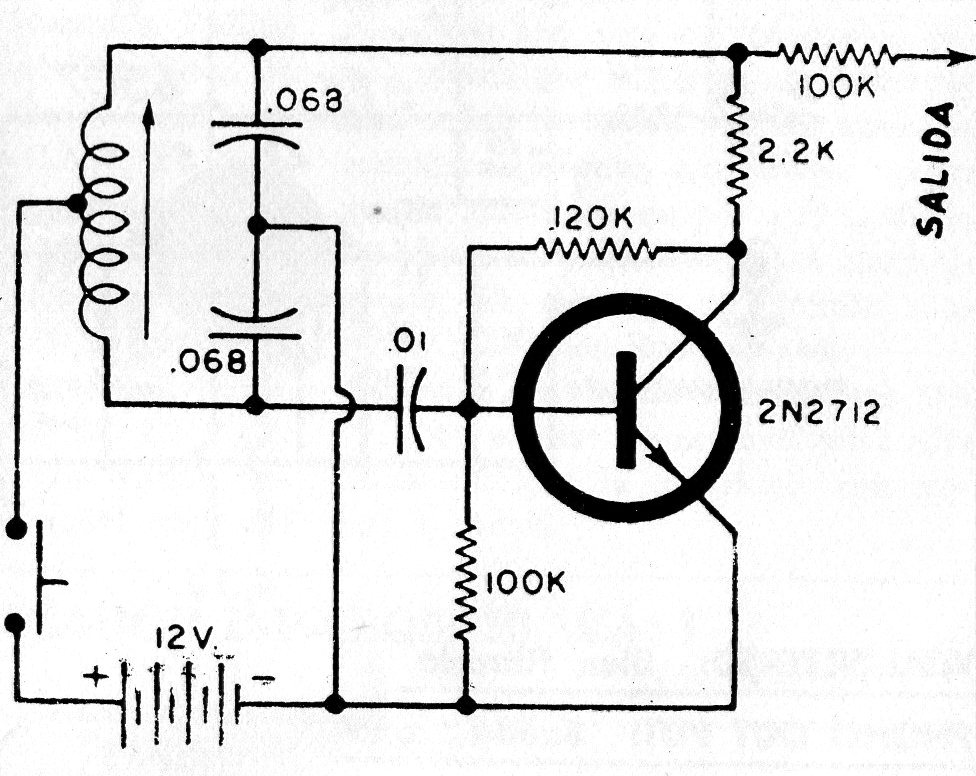

Este circuito fue encontrado en una publicación argentina de 1973. Utiliza una bobina de AM común (50 +50 espiras de hilo 28) para generar una señal de aproximadamente 1 KHz. La frecuencia exacta se puede obtener desplazando la bobina sobre el bastón de ferrita. El transistor puede ser un equivalente moderno como el BC548. La alimentación puede ser hecha con tensiones de 9 a 12 V. La señal generada es senoidal.
