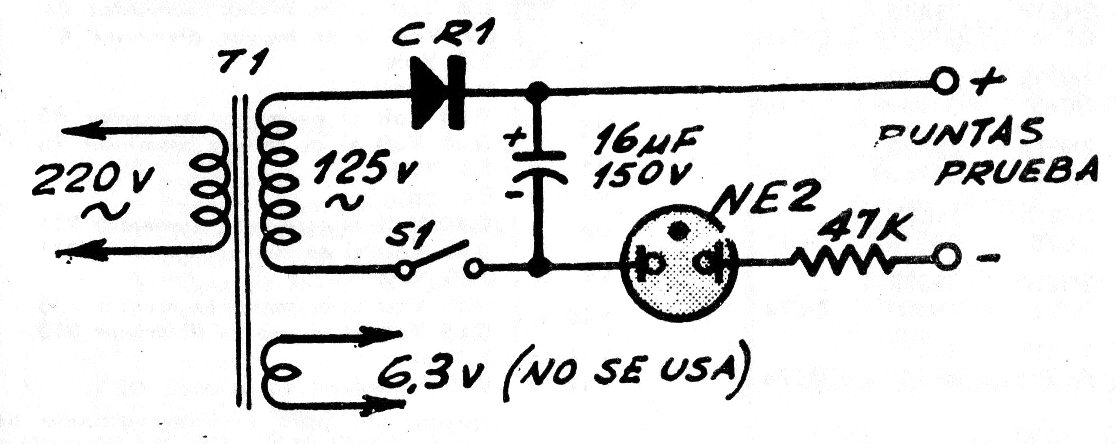

Este circuito sirve para probar capacitores con tensión de trabajo por encima de 150 V, detectando cortos o fugas. La indicación se realiza a través de la lámpara de neón. Se pueden usar transformadores con tensiones mayores, pero se debe observar que los capacitores en prueba deben tener tensión de aislamiento igualmente mayor. El diodo puede ser el 1N4007.
