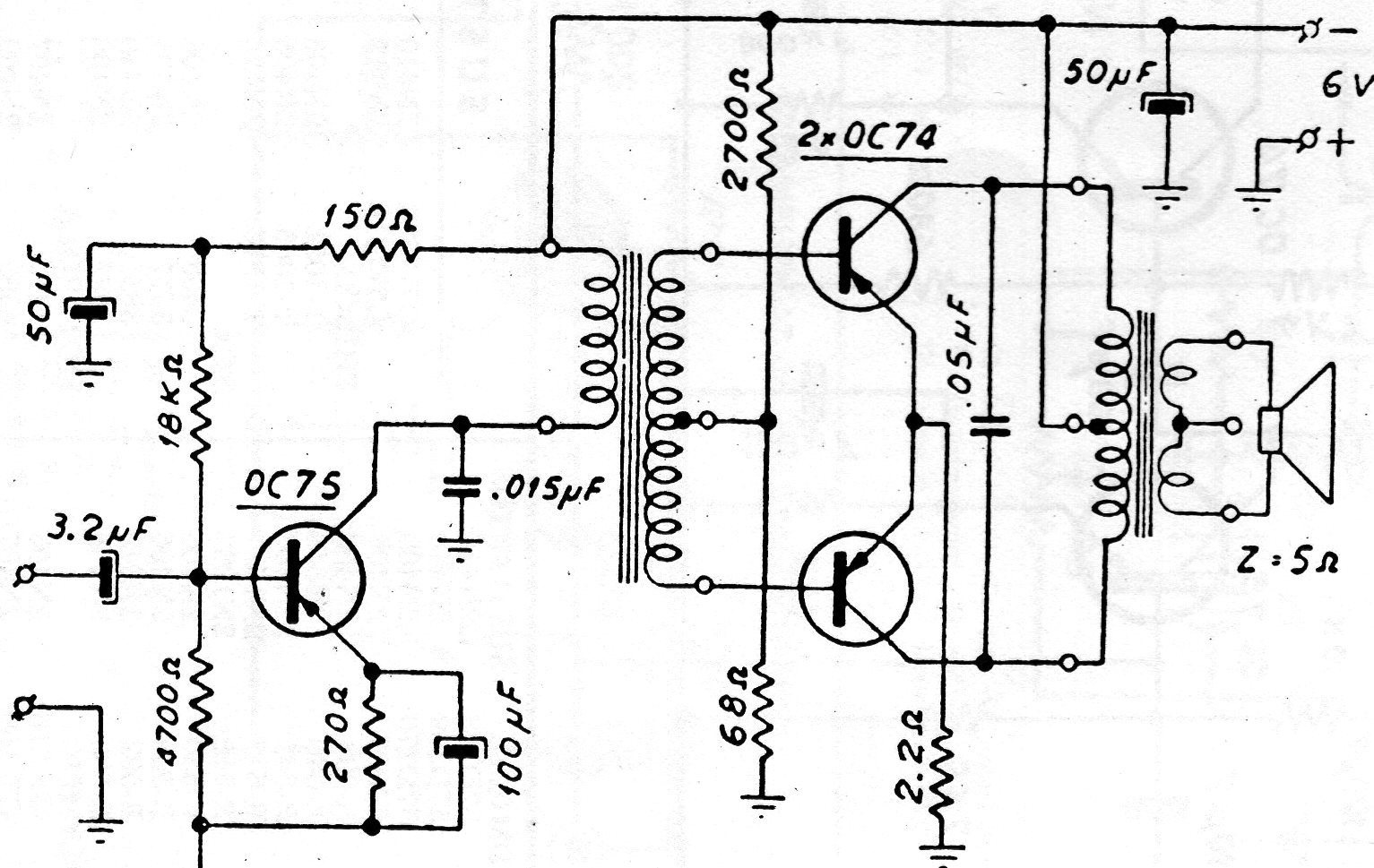

Este circuito proporciona poco más de ½ W a un pequeño altavoz. Encontramos esta configuración en una antigua revista argentina de 1973. El circuito utiliza transformadores que se pueden encontrar en radios o grabadores de la época. Podemos implementar este circuito con componentes modernos alterando resistores de polarización. Los transformadores, sin embargo, siguen siendo componentes difíciles de obtener a no ser en chatarra.
| Haga click en la imagen para ampliar |
