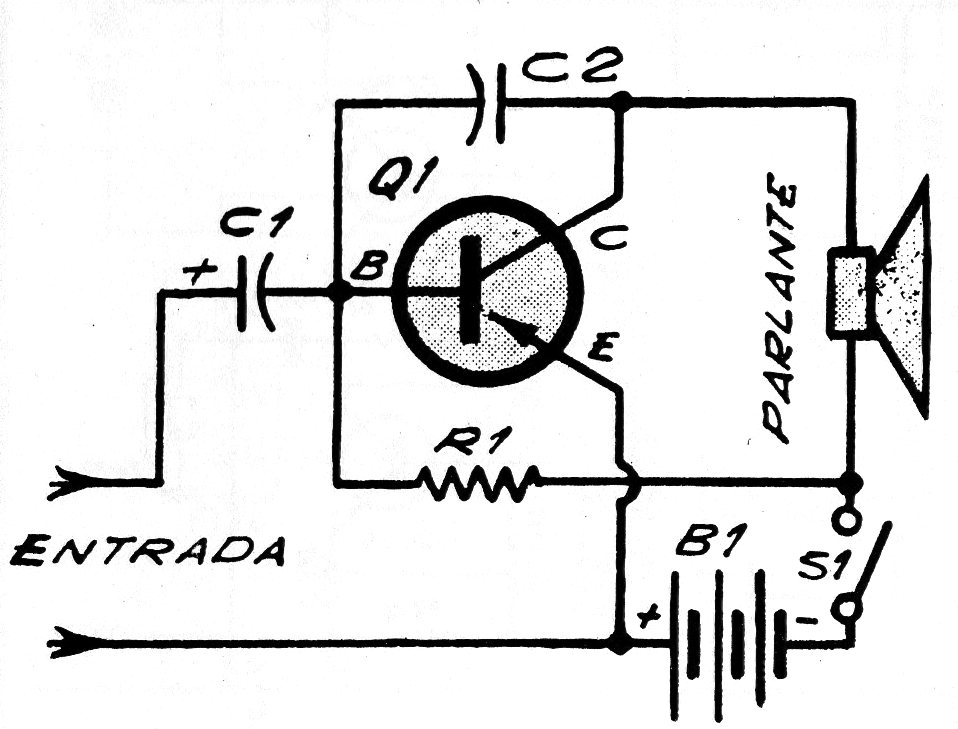

El transistor original de este circuito de una publicación de 1973 es de germanio, pero se puede utilizar un transistor de silicio como el TIP32 y una alimentación de 6 V de fuente o pilas grandes. El resistor R1 es de 2k2. El capacitor C1 puede tener valores entre 10 uF y 47 uF y C2'pe de 10 a 47 nF, dependiendo de la respuesta de frecuencia deseada. La entrada del circuito está conectada a la salida de auriculares MP3, radio portátiles pequeños y otros aparatos que eventualmente usen auriculares. Puede ser necesario conectar una resistencia de 47 ohmios en paralelo con la entrada si hay distorsión.
| Haga click en la imagen para ampliar |
