Fuente para transmisor de 9 V (CIR6369S)

Written by: Newton C. Braga
Category: Banco de circuitos

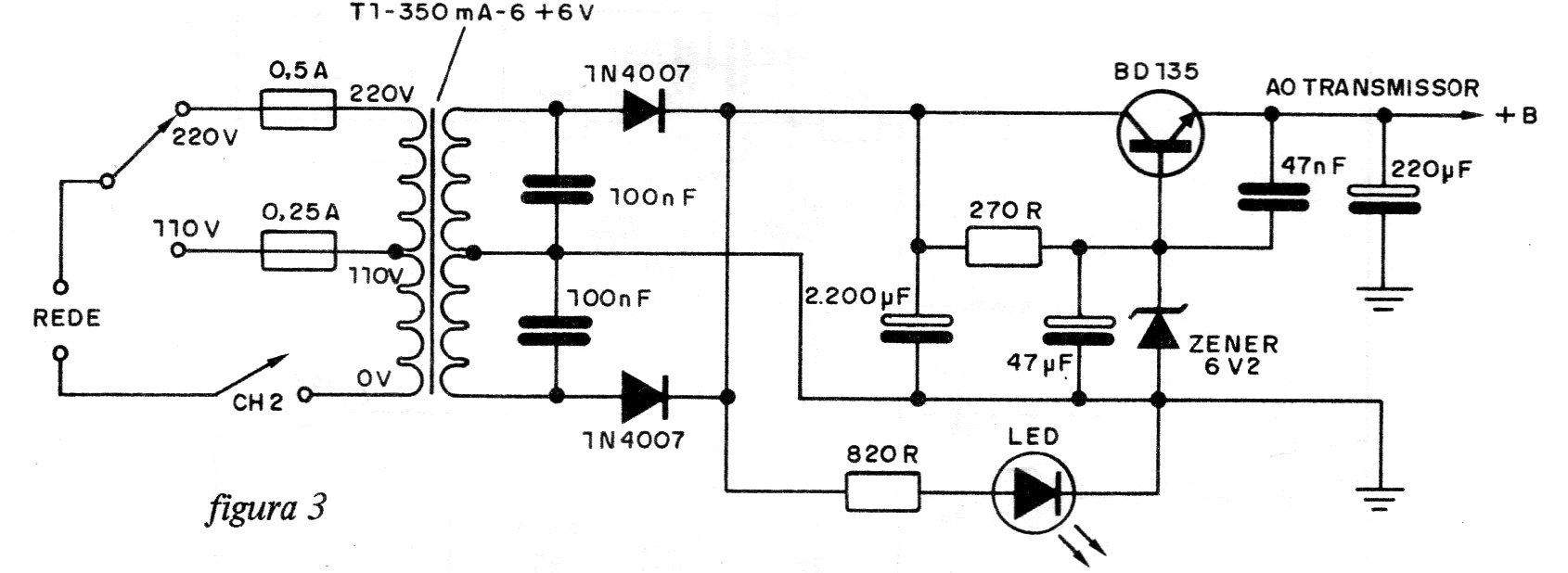

     Este circuito está indicado para la alimentación del transmisor CIR736. El BD135 debe tener un pequeño radiador de calor y el zener eventualmente puede tener una tensión mayor.




| Haga click en la imagen para ampliar |
