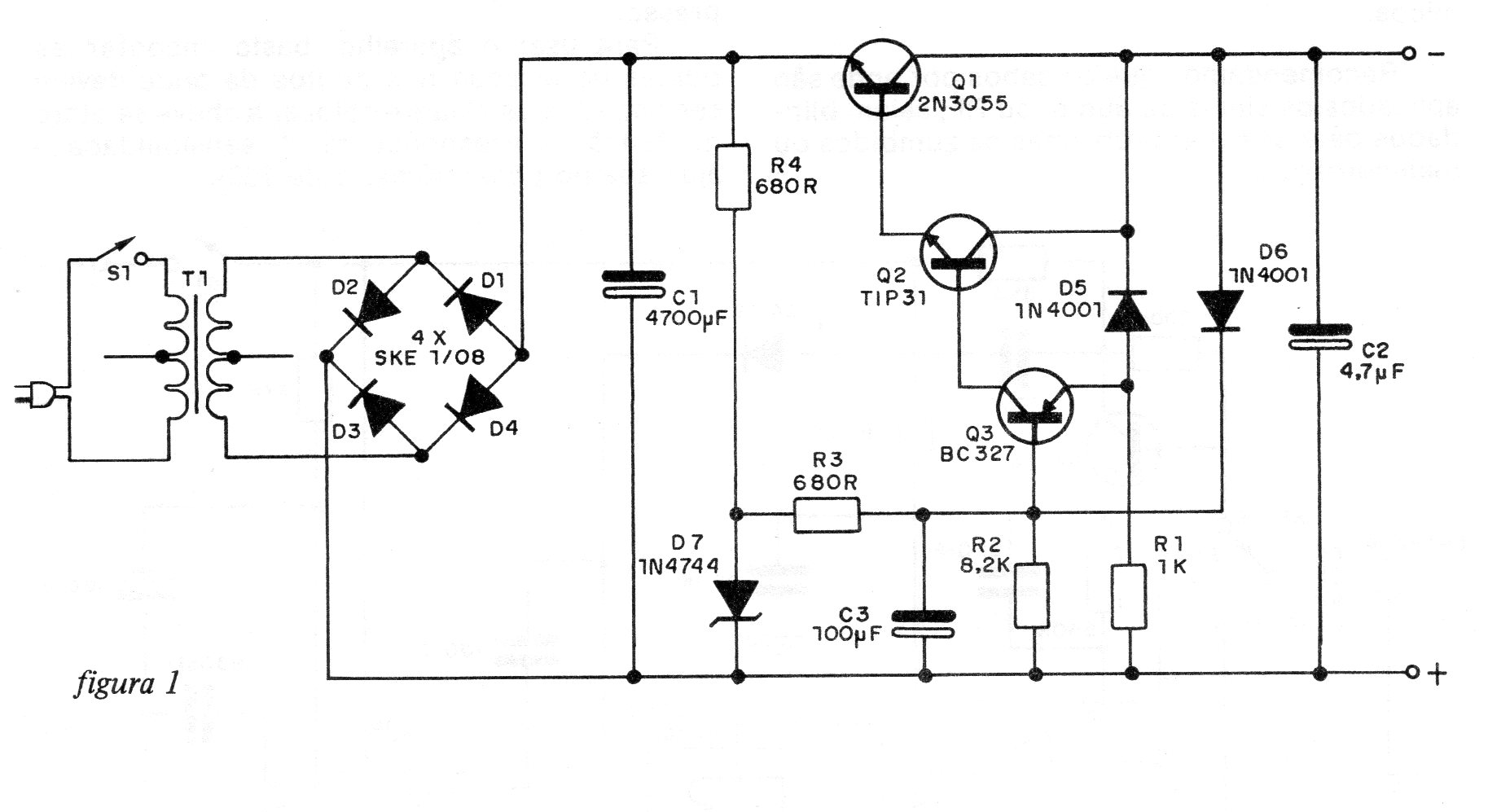

Encontramos esta fuente de 13,8 V con 10 A en una documentación de 1986. En realidad, la corriente indicada en el proyecto original es mayor de lo que realmente el 2N3055 puede soportar con seguridad. Este transistor debe, por lo tanto, estar dotado de un excelente radiador de calor. La tensión de salida es fijada por los diodos zener y el transformador tiene secundario de 15 + 15 V x 10 A.
| Haga click en la imagen para ampliar |
