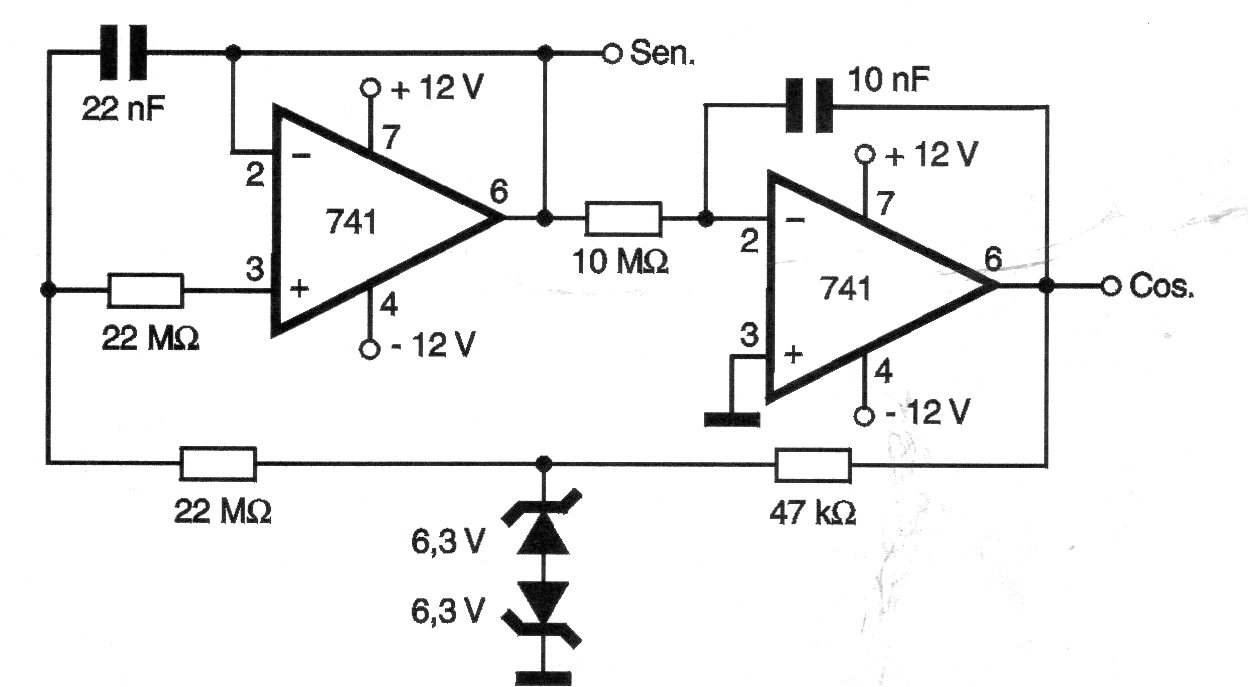

Este circuito es de un manual de operacionales de los años 90. El circuito genera señales senoidales y cosenoidales (cuadratura) en frecuencia muy baja determinada por los capacitores. Estos componentes se pueden cambiar a otras frecuencias. La fuente depende de los operativos usados que admiten equivalentes.
| Haga click en la imagen para ampliar |
