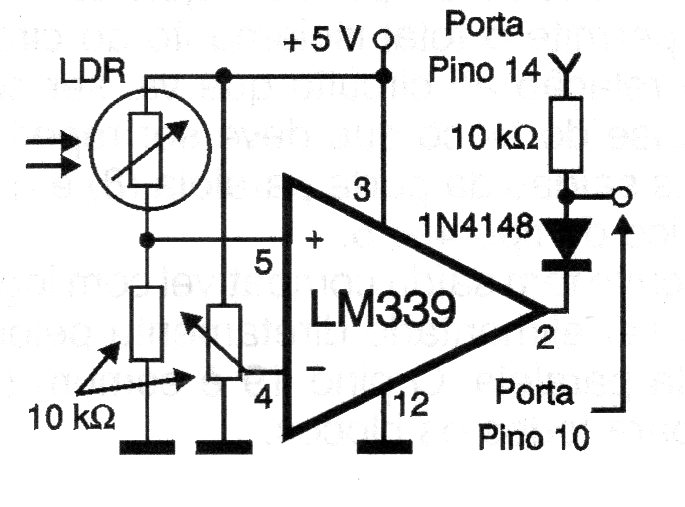

Originalmente, este circuito de una documentación de 2000, fue creado para operar como sensor para el puerto paralelo, sin embargo, puede ser utilizado como escudo para microcontroladores con pocas modificaciones. El ajuste de sensibilidad se realiza en el trimpot de 10 k. El sensor es un LDR común.
| Haga click en la imagen para ampliar |
