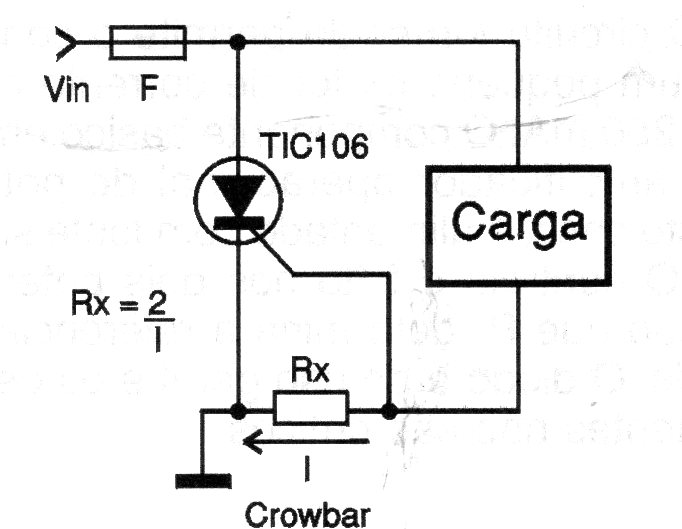

Este circuito de protección contra cortocircuitos acelera la quema del fusible en caso de sobrecorriente en la salida. El circuito es indicado para corrientes hasta unos 3 A y Rx determina el valor del disparo, según fórmula dada en el diagrama. Como la acción es muy rápida, el SCR no necesita disipador.
