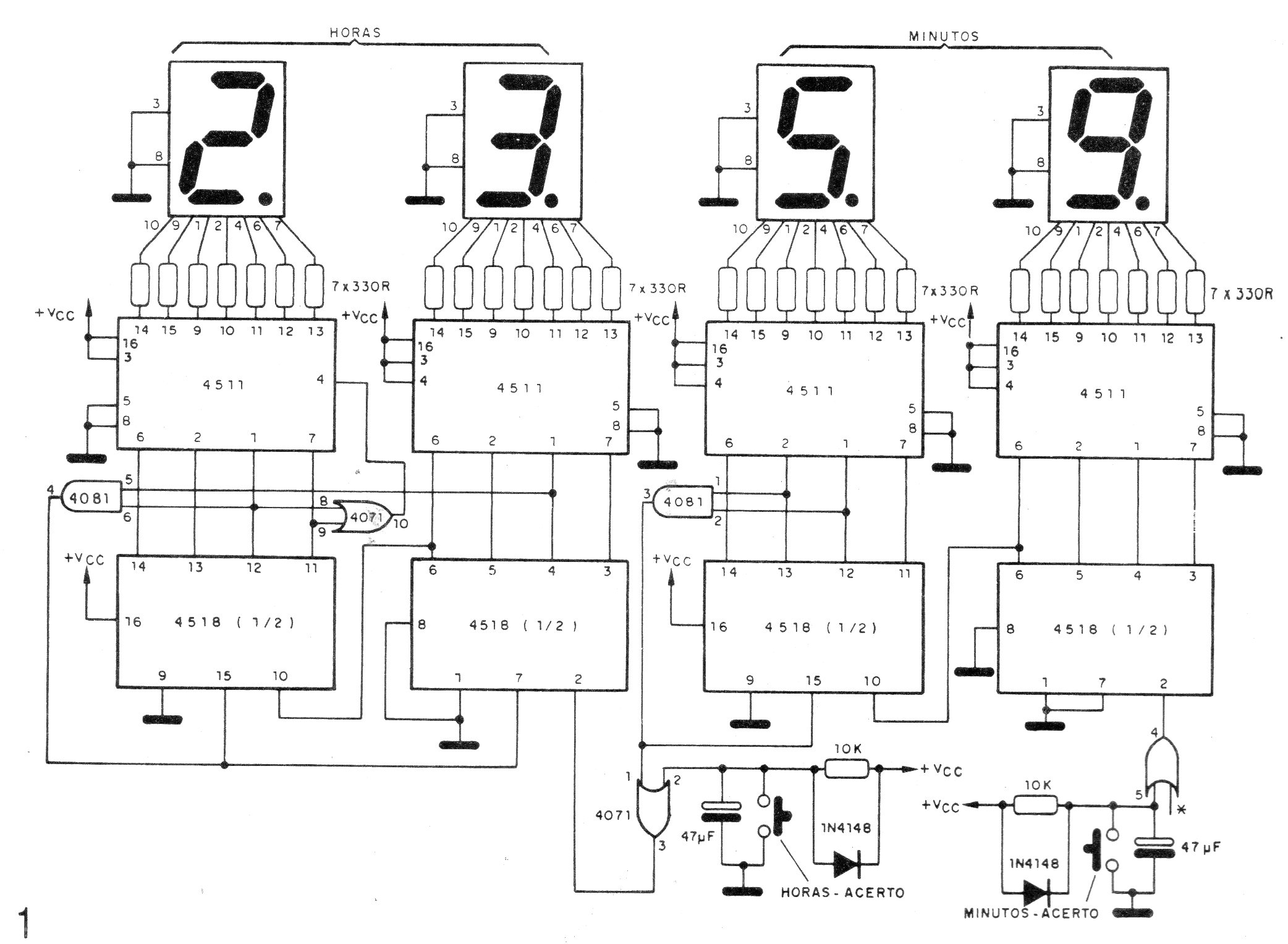

Este reloj digital con circuitos integrados comunes para horas y minutos fue encontrado en una publicación de los años 90. Los displays de 7 segmentos son del tipo cátodo común y los circuitos de tiempo se dan en las figuras 2 y 3. La alimentación debe ser hecha con tensiones de tensión 6 a 9 V.
| Haga click en la imagen para ampliar |
