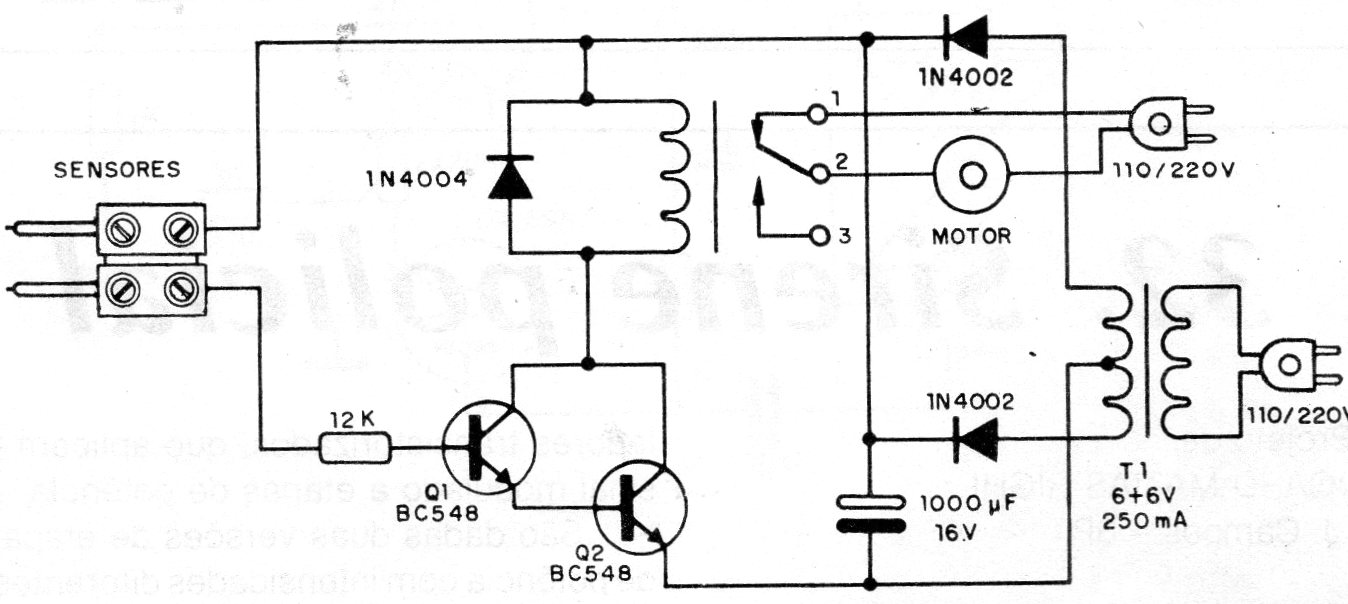

Este circuito bastante simple, utiliza como sensor dos hilos descascados que deben quedar en el nivel de accionamiento. El relé es de 6 V, de acuerdo con el transformador y debe tener contactos que soporten la corriente drenada por la bomba. Observe que se debe tener un circuito de advertencia para indicar cuando el depósito está lleno, si esta es la aplicación.
| Haga click en la imagen para ampliar |
