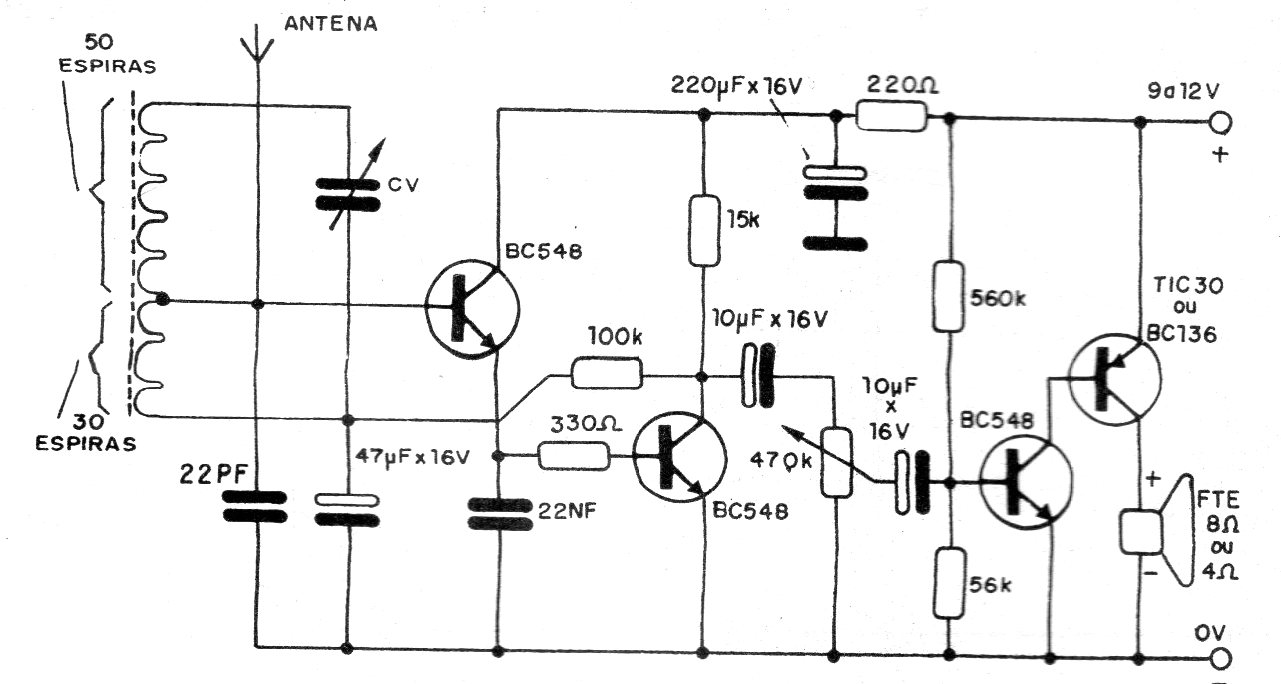

Esta simple radio AM tiene un excelente volumen, ya que utiliza una etapa de potencia con dos transistores en acoplamiento directo. La fuente puede ser la del CIR9596 o cualquier otra de 9 a 12 V con corriente a partir de 500 mA. El transistor de salida debe estar dotado de un disipador. La bobina consta de 30 + 50 espiras de hilo 38 o 30 en un bastón de ferrita. La variable se aprovecha de la radio AM común.
