El circuito mostrado en la Figura 1 es un disparador Schmitt o Trigger de Schmitt. Este circuito convierte las señales de ondas sinusoidales y otros em señales rectangulares. En este caso, son utilizados dos transistores bipolares 2N2222 o equivalente, y el umbral de disparo está ajustado por el potenciómetro de 47 k ohmios. La alimentación se realiza con voltajes de entre 9 y 12 V.

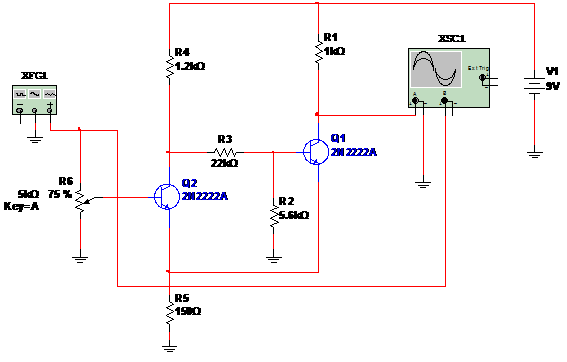

Figura 1 - Disparador de dos transistores.
En la simulación realizada por el Multisim Blue, las señales sinusoidales se aplican a la entrada, obteniendo a la salida una señal rectangular de buena amplitud. La Figura 2 muestra las formas de onda de las señales obtenidas en el osciloscopio virtual Multisim Blue.

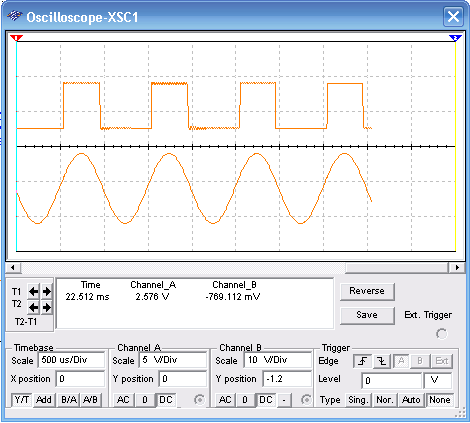

Figura 2 - Las formas de onda obtenidas en el osciloscopio virtual de Multisim.
La simulación y la net list se dan a continuación para quienes deseen utilizar este circuito en otros proyectos o para estudiar más profundamente el funcionamiento del gatillo.
