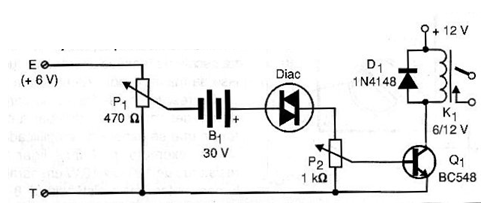

La tensión de 30 V indicada en este proyecto, mostrado en la figura en realidad, depende del diac usado. Debe ser ligeramente inferior a la necesaria para su disparo. P1 ajusta la tensión de disparo. Esta tensión se suma a la de la batería para llegar al necesario al disparo del diac. Cuando esto ocurre, hay la conducción y la polarización del transistor que tiene por carga de colector un relé. El potenciómetro o trimpot P2 debe ajustarse para obtener la corriente de saturación del transistor en función de su ganancia. El relé utilizado depende de la tensión utilizada en su alimentación y la corriente de la carga que debe controlarse.
