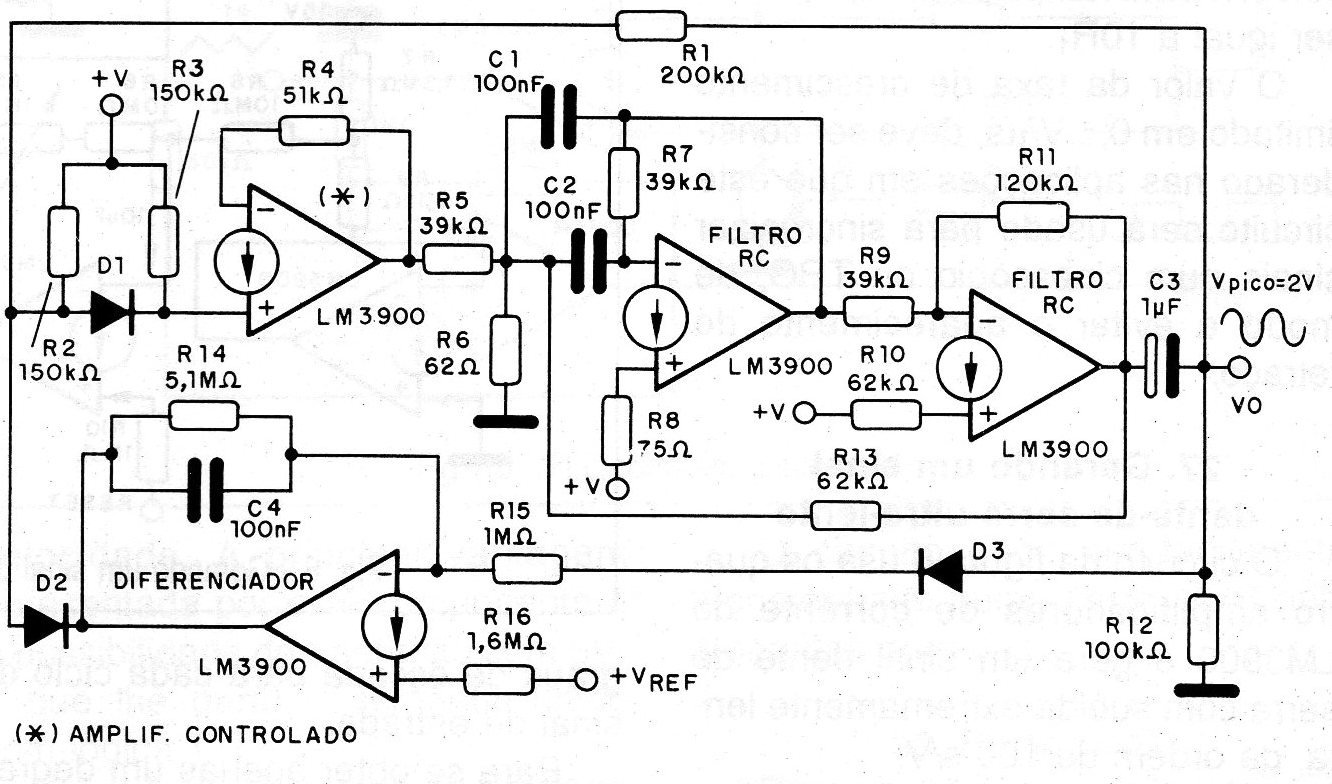

El circuito presentado es un oscilador senoidal a 1 kHz que hace uso de los cuatro amplificadores disponibles en el LM3900, para obtener el mínimo de distorsión. El circuito completo se muestra en la figura. El circuito presentado es en realidad un filtro pasaje de Q elevado, para obtener una salida con pequeña distorsión, y sin el peligro de desplazamientos de esa frecuencia. Un amplificador se añade a la configuración ya conocida como filtro, de modo que la retroalimentación positiva y con ello las oscilaciones. La tensión de pico en la salida será el doble de la tensión de referencia.
