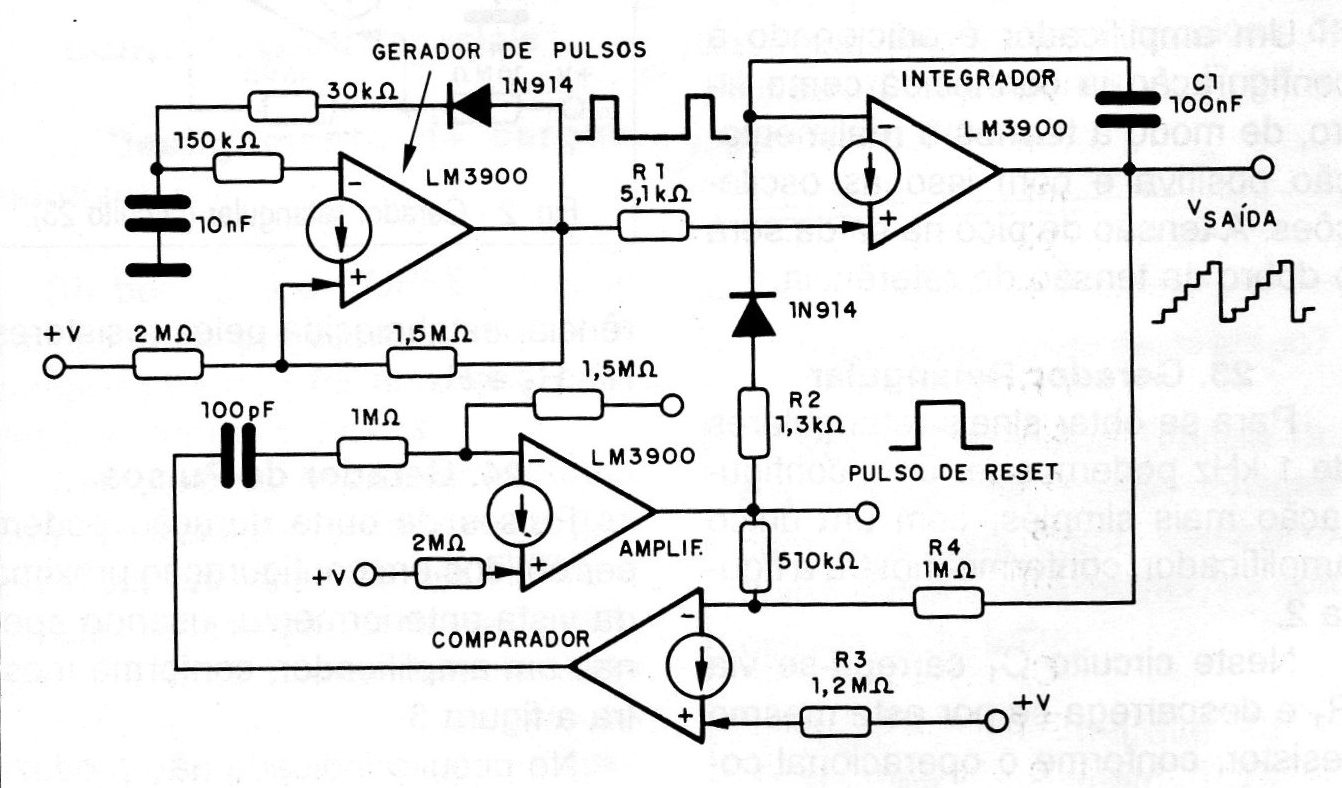

En el circuito anterior (CIR6565S) los escalones sólo suben. Para obtener ciclos de ascenso y descenso para la señal generada, tenemos el circuito mostrado en la figura. En este circuito se utilizan los cuatro amplificadores constantes del LM3900. El primer amplificador se utiliza como generador de pulsos, mientras que el segundo se utiliza como integrador. Al mismo tiempo, tenemos la producción de los pulsos de reset por los otros dos amplificadores, cuando el nivel de la señal de salida alcanza el máximo predeterminado para la aplicación.
| Haga click en la imagen para ampliar |
