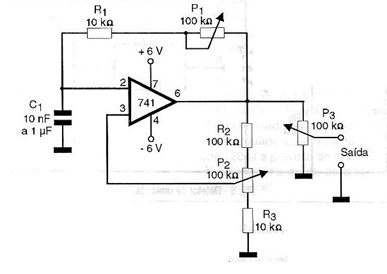

Este circuito puede generar señales en la banda de audio entre fracción de hertz hasta aproximadamente 10 kHz sin problemas. Podemos usarlo como base para generadores de señales o instrumentos musicales simples o incluso en alarmas. En la figura tenemos la configuración utilizada teniendo como base un amplificador operacional del tipo 741. La frecuencia depende básicamente de P1, R1 y del capacitor C que puede asumir los valores indicados en el diagrama. P1 controla la frecuencia mientras que P2 controla la simetría de la señal por la fijación de la tensión de referencia en el pasador 3 del amplificador operacional. La finalidad del potenciómetro P3 es controlar la intensidad de la señal de salida, pudiendo este componente ser eliminado del circuito conforme a su aplicación. Recuerde que la señal de salida es de baja potencia con una impedancia de aproximadamente 50 ohms. También es posible utilizar un paso amplificador de potencia en este caso para excitar cargas como altavoces.
