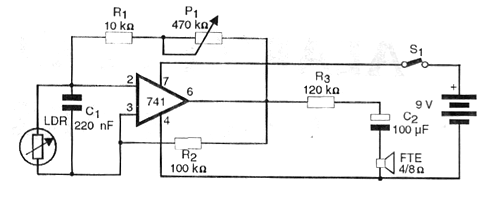

El sensor de esta alarma es un LDR y consiste en un oscilador que entra en acción cuando el sensor deja de recibir luz. El ajuste de la sensibilidad y, por tanto, del punto de disparo y de la propia frecuencia de la señal generada se realiza en P1. El capacitor C1 también influye en la frecuencia de la señal generada, pudiendo ser cambiada en una amplia gama de valores. En la figura tenemos el diagrama completo de esta alarma experimental. Tenga en cuenta que la fuente de alimentación utilizada no tiene que ser simétrica. Como se utiliza un altavoz de baja impedancia, se prevé un resistor limitador de 120 ohms para limitar la corriente en la salida del amplificador operacional. El circuito puede ser fácilmente modificado para utilizar un altavoz o transductor de mayor impedancia o aún excitar un paso amplificador con uno o dos transistores. Con un transistor BD135, por ejemplo, se puede excitar directamente un altavoz de 4 ó 8 ohms. También es interesante observar que otros tipos de sensores resistivos se pueden utilizar en la entrada de este circuito. Con un NTC, por ejemplo, podemos tener una alarma de temperatura. También es posible utilizar un par de hilos como sensores de nivel de agua o de toque en el mismo circuito.
