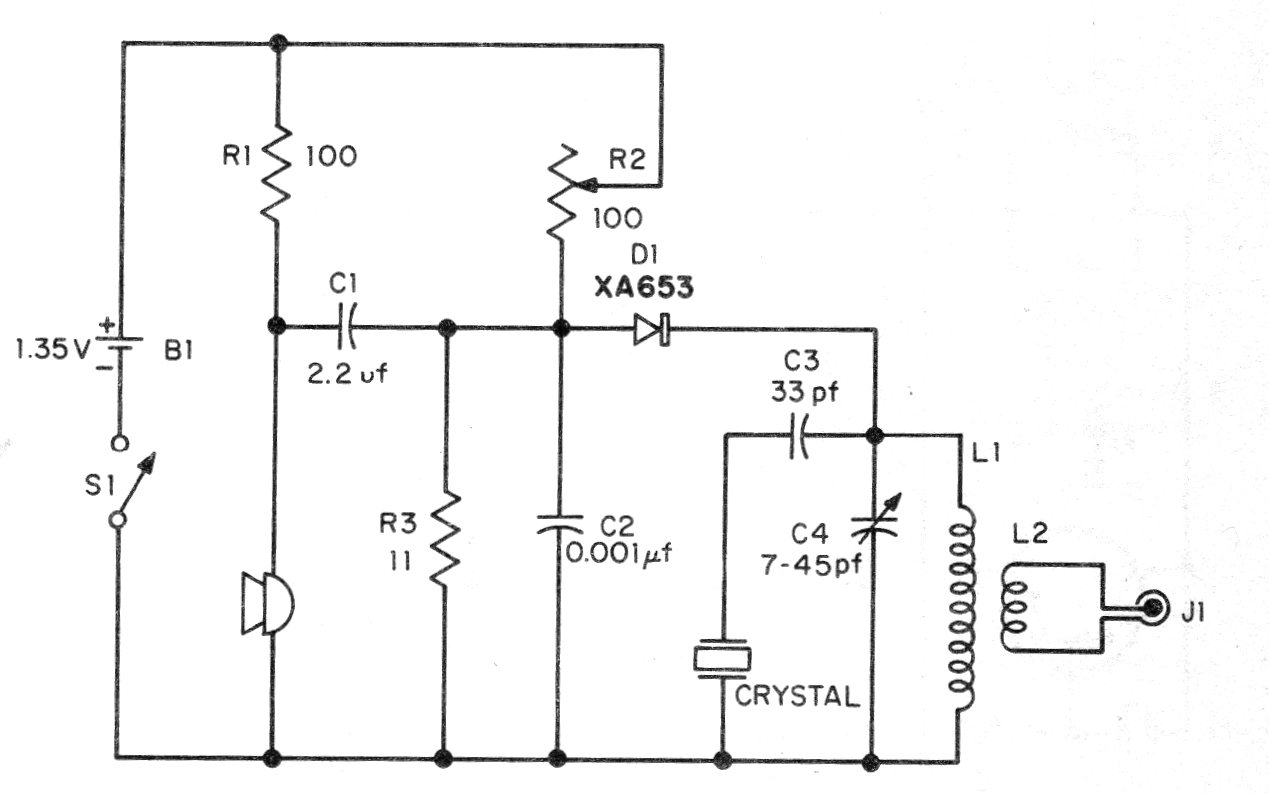

Este circuito de un pequeño transmisor fue encontrado en una documentación técnica de 1964. El diodo tunnel es el componente crítico que puede ser probado equivalentes. El circuito opera en el rango de 50 MHz (6 metros). La bobina L1 se compone de 4 espiras de hilo 16 en forma de 1,5 cm sin núcleo y L2 por 1 o 2 espiras sobre L1.
| Haga click en la imagen para ampliar |
