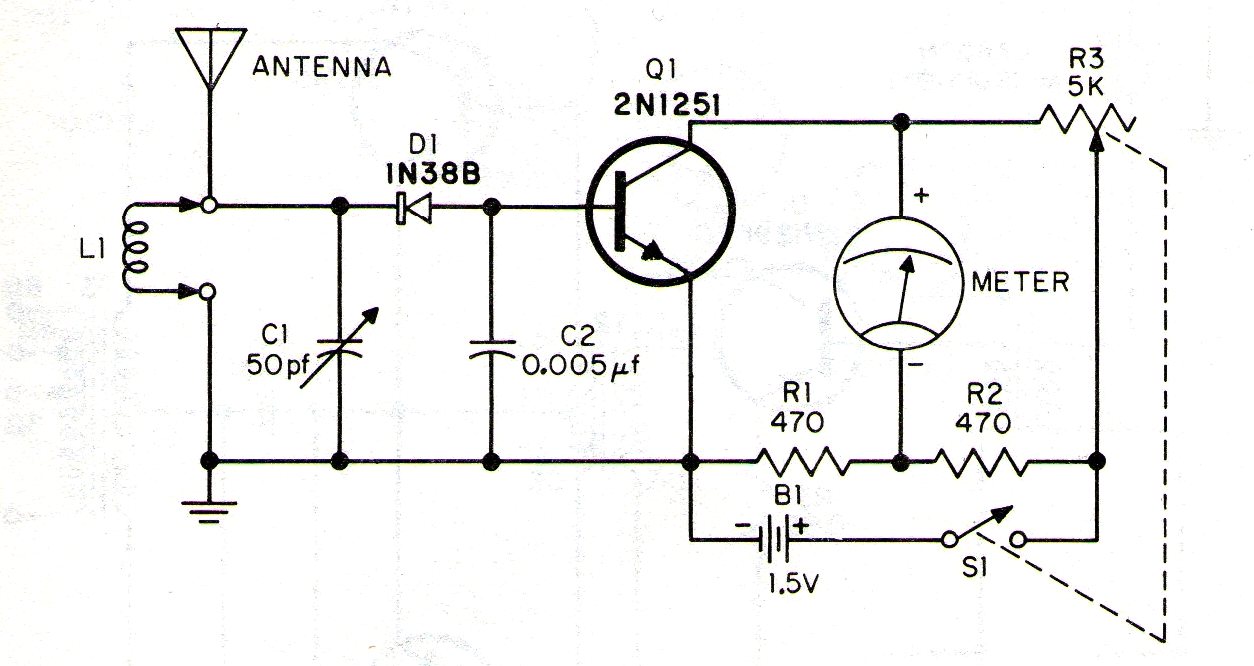

Encontramos este circuito en una documentación americana de 1964, pero él puede ser montado con facilidad aún hoy, pues los componentes no son críticos. El circuito sirve para evaluar la emisión de transmisores de radioaficionados. La bobina L1 depende del rango de frecuencias analizado.
| Haga click en la imagen para ampliar |
