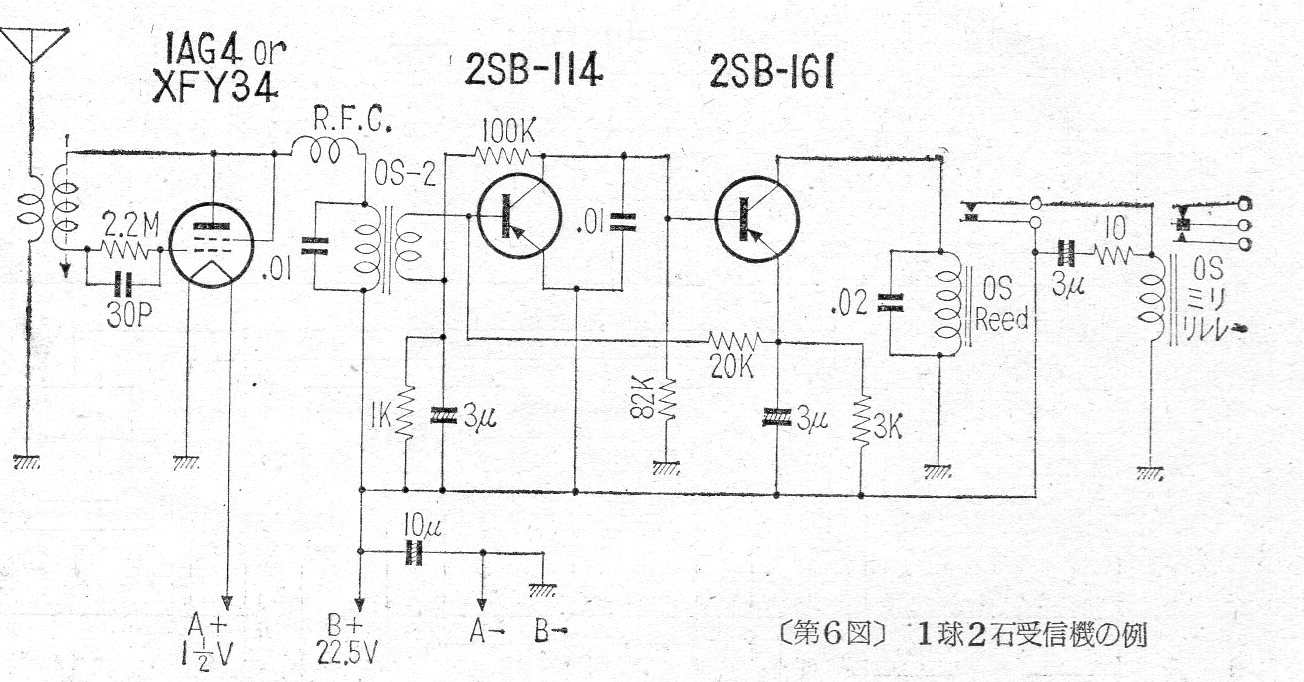

Este circuito hace uso de válvulas y transistores. Se trata de un receptor monocanal encontrado en una documentación japonesa de 1962. La válvula y los transistores son de tipos comunes en la época y el circuito tiene baterías en la alimentación, una de baja tensión para el filamento de la válvula y la otra para el circuito principal. La frecuencia es alrededor de 27 MHz.
| Haga click en la imagen para ampliar |
