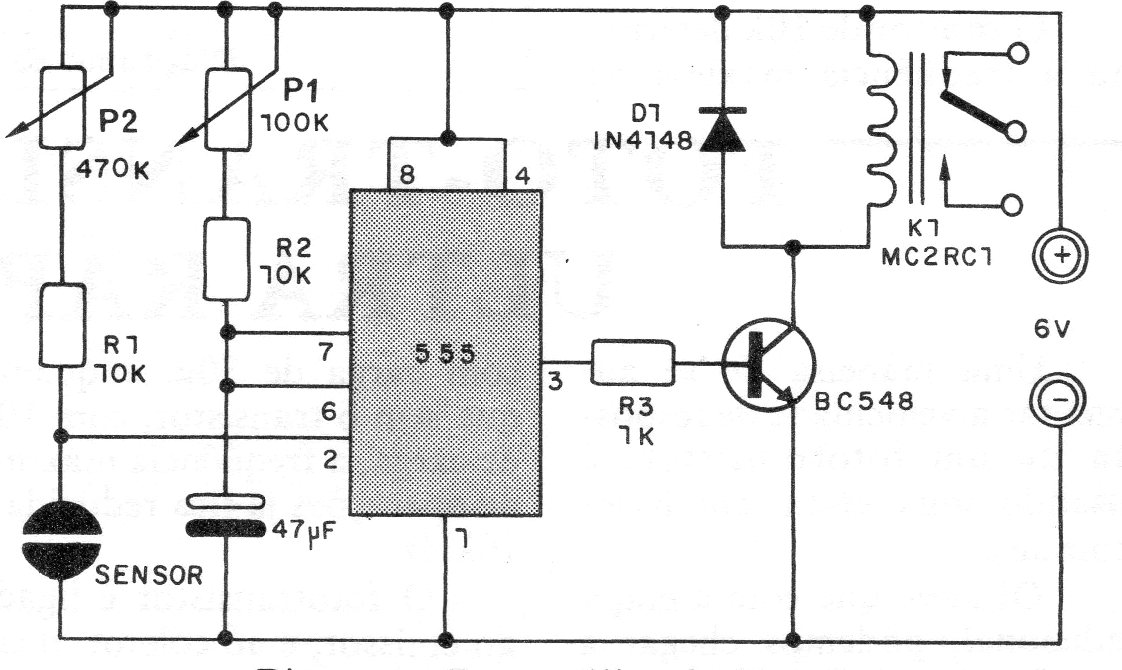

Un toque en el sensor hace que el relé dispare y así quede, por un tiempo que puede ser ajustado en P1 y que también depende del condensador. Este capacitor puede tener valores hasta 2 200 uF y P1 puede tener valores hasta 1 M para tiempos hasta 1 hora. El ajuste del sensor se realiza en P1 que puede tener valores hasta 2M2. La tensión de alimentación puede ser de 6 o 12 V según el relé utilizado. Nunca utilice fuente sin transformador para alimentar este circuito.
| Haga click en la imagen para ampliar |
