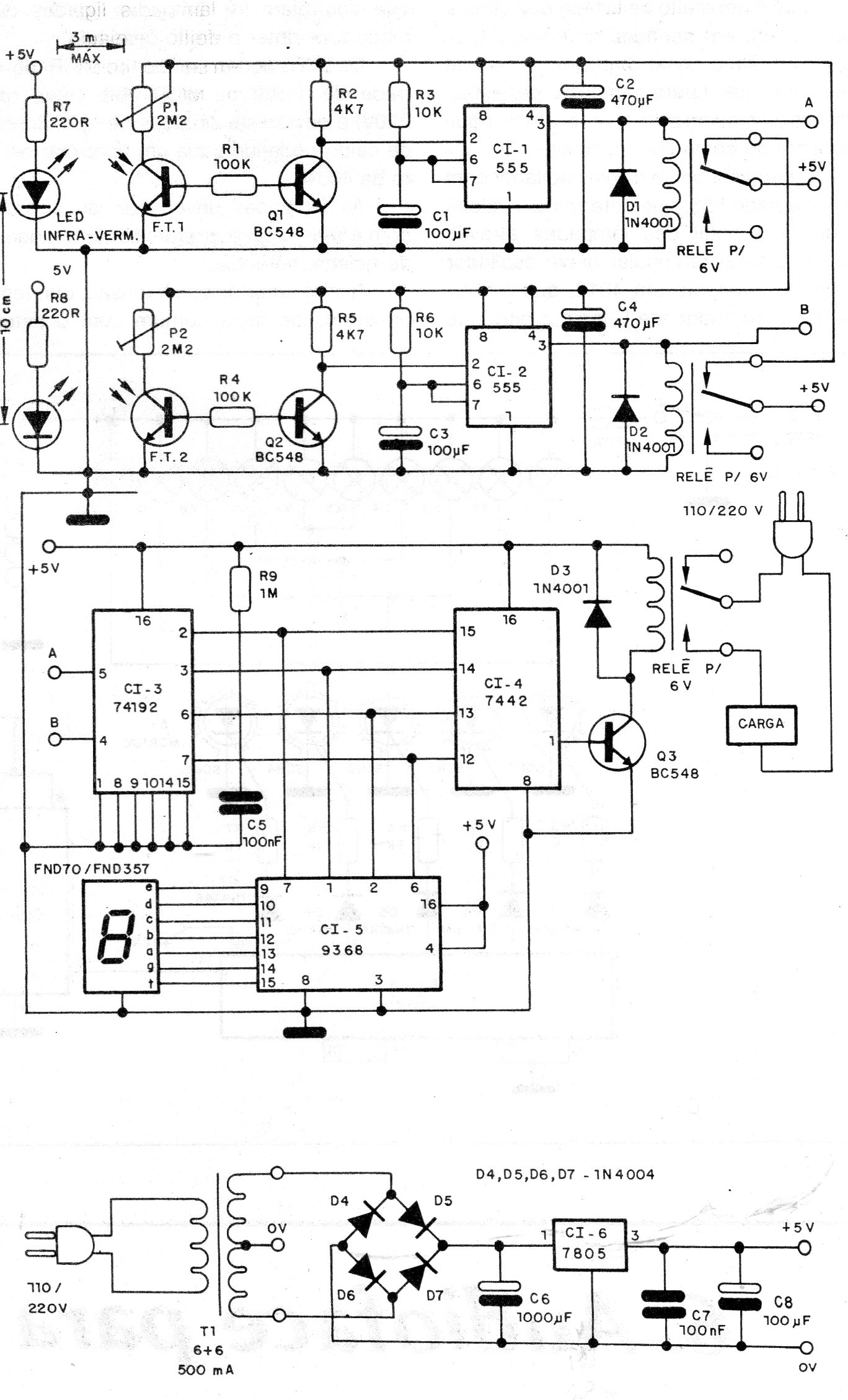

Este circuito de shield, encontrado en una documentación de 1989, detecta el sentido del paso del objeto, accionando en la entrada y luego apagando en la salida. El circuito hace uso de 3 relés de 6 V que es la tensión de entrada del circuito. Los foto-transistores admiten equivalentes y el ajuste de sensibilidad se hace en los trimpots.
