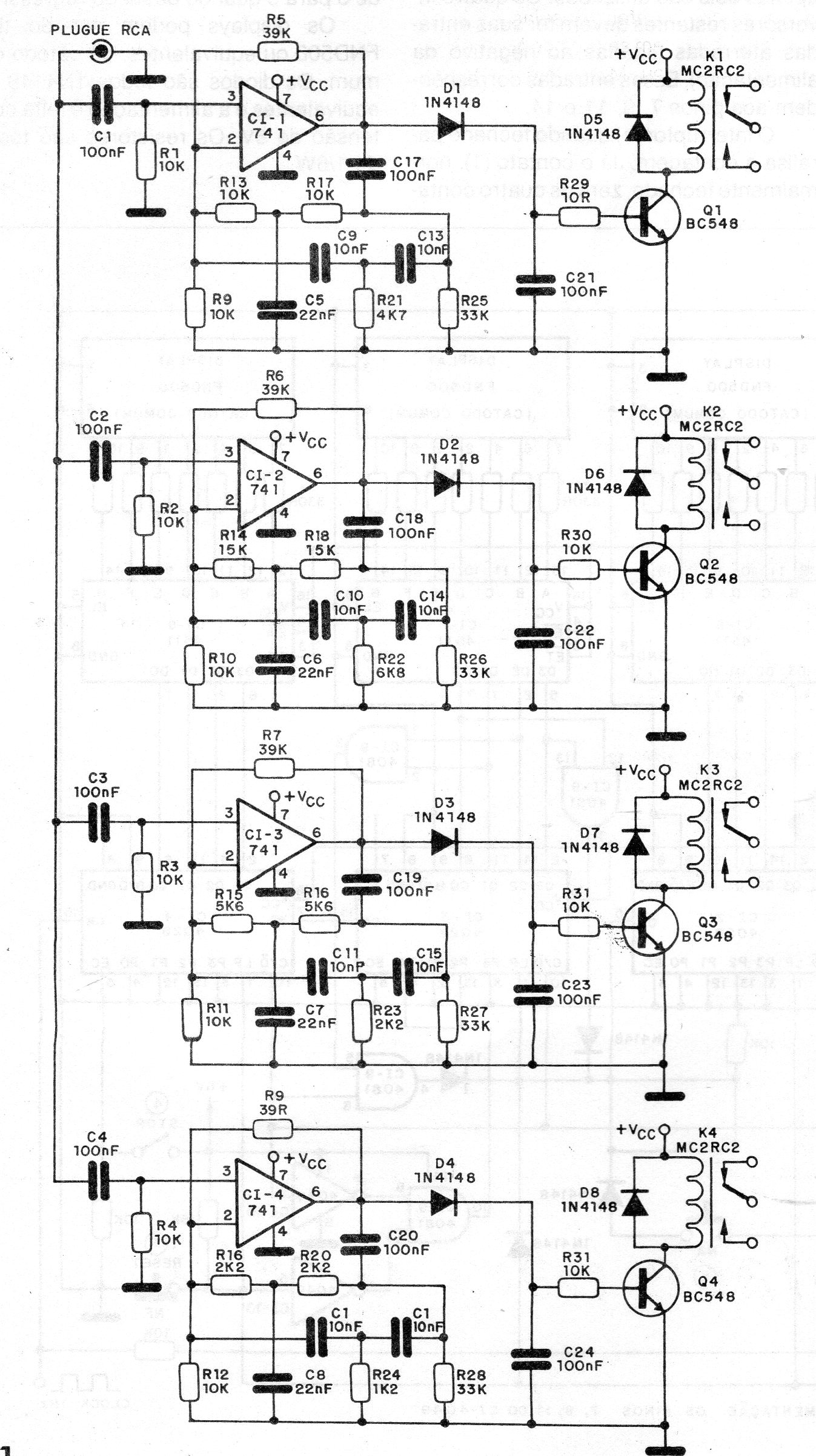

Este circuito fue elaborado originalmente en 1989 para permitir el accionamiento de cargas a partir de señales de audio generadas por una microcomputadora MSX. Sin embargo, puede ser utilizado con el mismo propósito para servir como escudo de control para microcontroladores del tipo Arduino u otros. Con él la señal de audio generada por el microcontrolador puede accionar uno de 4 relés, según su frecuencia, determinada por los dobles T. El circuito puede ser alimentado por tensiones de 6 a 12 V conforme el relé y la señal de accionamiento puede ser de 3, 3 a 5 V.
| Haga click en la imagen para ampliar |
