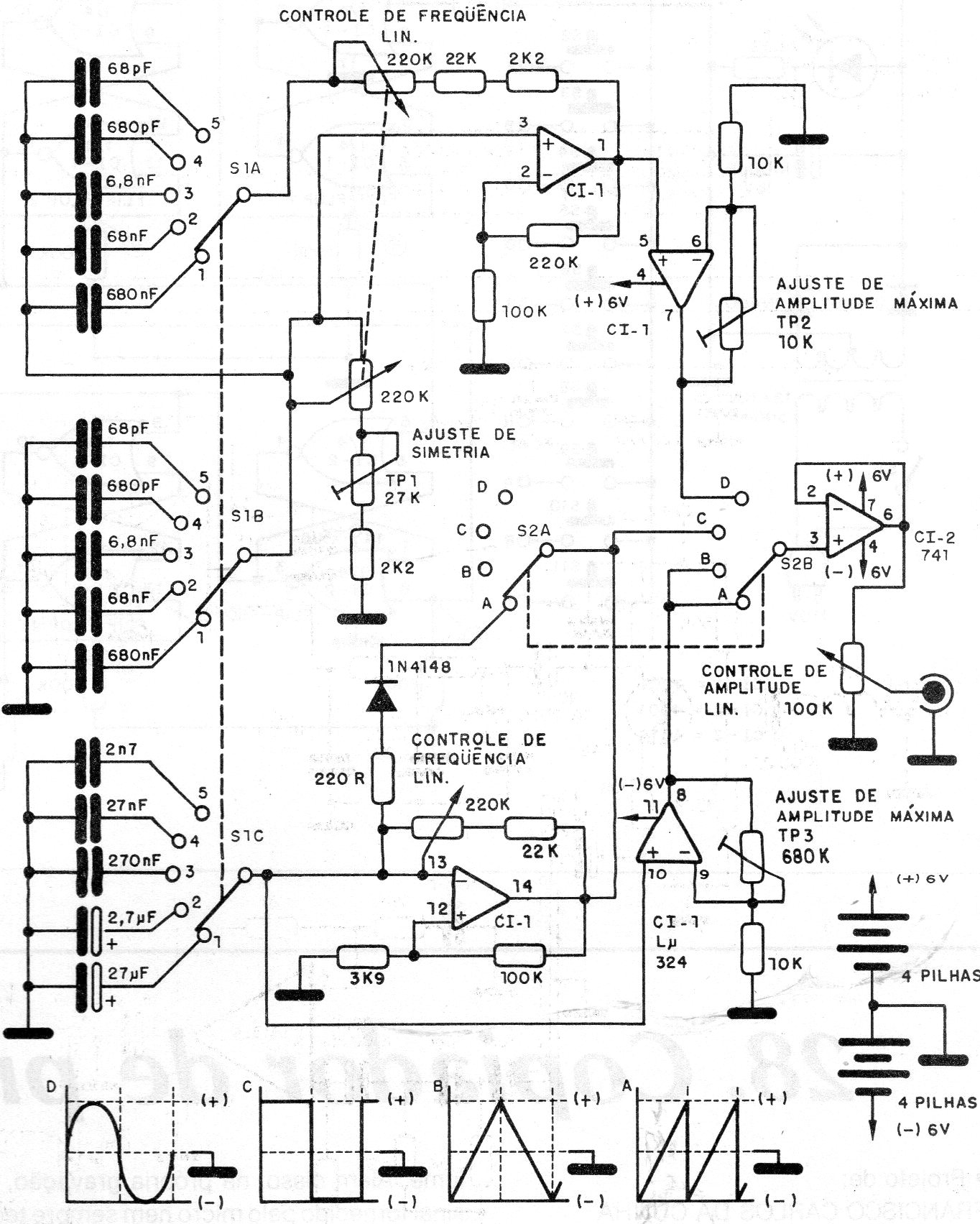

Este circuito es de una documentación de 1986, pero puede ser montado con facilidad usando la mayoría de los amplificadores operacionales disponibles actualmente. La fuente de alimentación tanto puede ser formada por pilas como ser del tipo con transformador con tensión de 6 a 9 V simétricos, según el operacional usado. El circuito genera señales de 1 a 100 kHz en 5 pistas seleccionadas por una llave. Las formas de onda se muestran en la figura.
