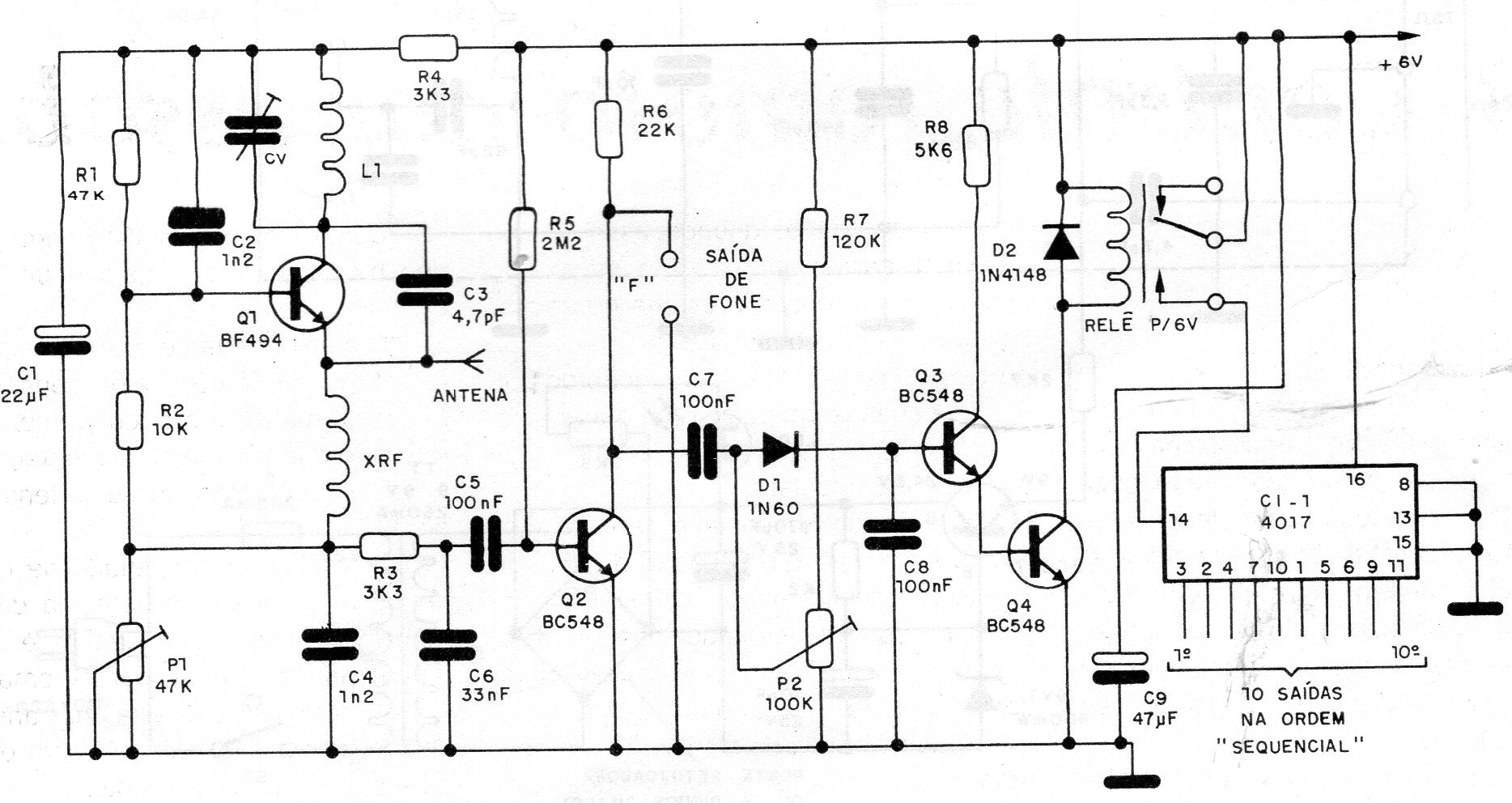

En la figura tenemos el receptor de un control remoto secuencial operando en una frecuencia en el rango de los 72 MHz, pero que puede ser alterada bastando para ello modificar L1. Esta bobina consiste en 5 o 6 espiras de hilo 26 o 28 en forma de 1 cm sin núcleo. El choque de RF consta de 50 espiras de hilo 32 en un resistor de 100k x ½ W. El transmisor se da en CIR612S.
| Haga click en la imagen para ampliar |
