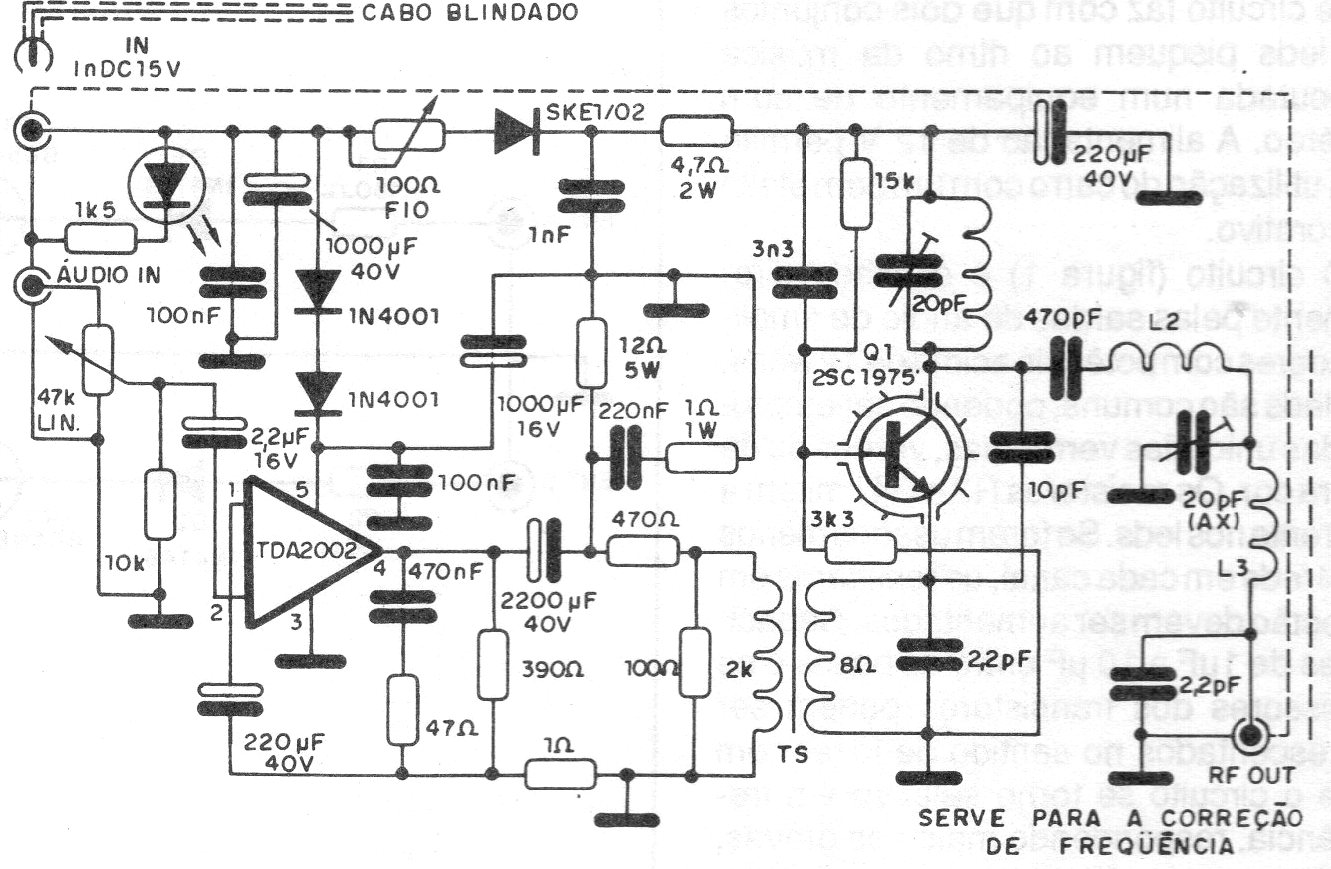

Este circuito es de una documentación de 1989. Utiliza como modulador el TDA2002 y el transistor de potencia, poco común, debe estar dotado de un buen disipador de calor. L1 tiene 1 vuelta de hilo 14 con forma de 1 cm sin núcleo. L2 tiene 4 espiras de hilo 18 en forma de 0,7 cm y L3 tiene 3 espiras de hilo 15 con un diámetro de 0,5 cm. La fuente debe tener un buen filtrado, como la descrita en CIR6157S.
