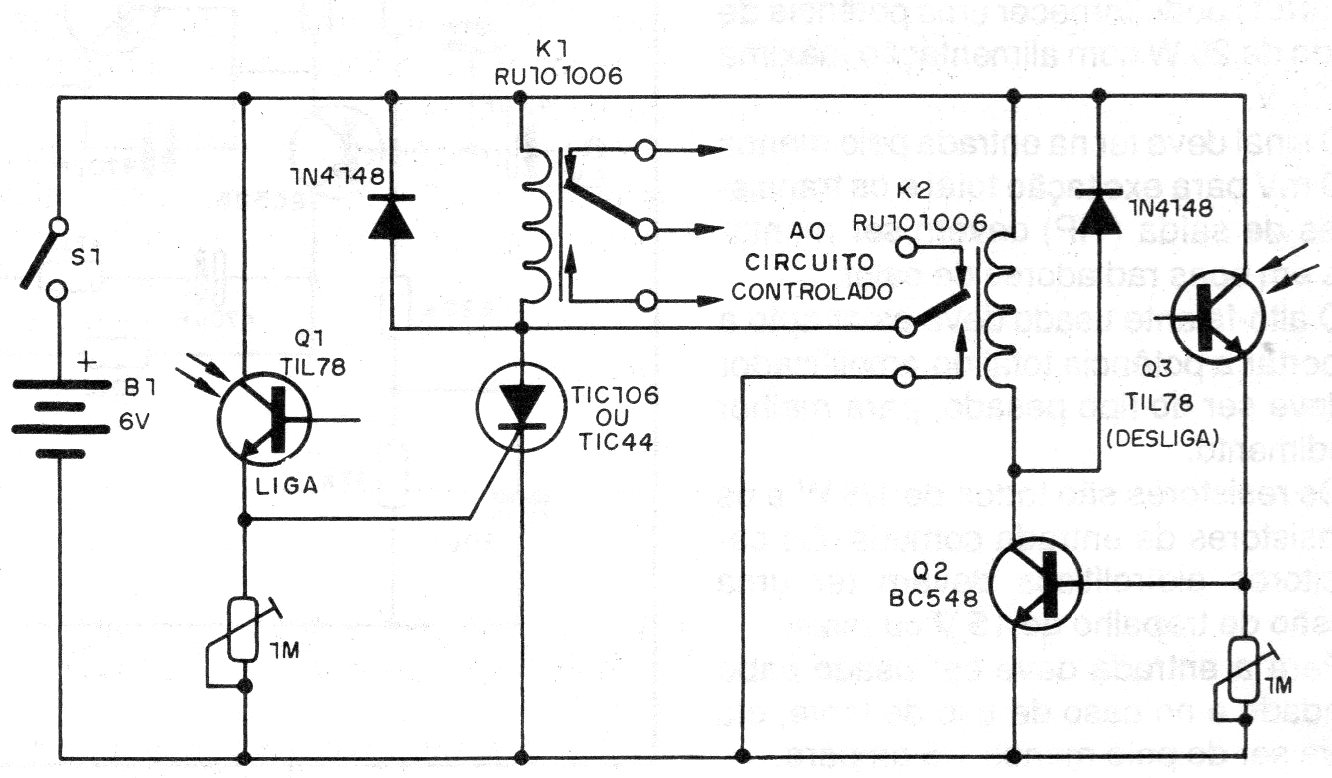

Con un pulso de luz en el sensor Q1 el circuito se enciende y se bloquea. Para apagar es necesario enviar un pulso de luz al sensor Q2. Este circuito es alimentado por 6 V, pero el relé K1 debe ser de 5 V, pues hay una caída de tensión a ser compensada en su disparo, la cual ocurre en el SCR. El ajuste de sensibilidad se realiza en los trimpots.
