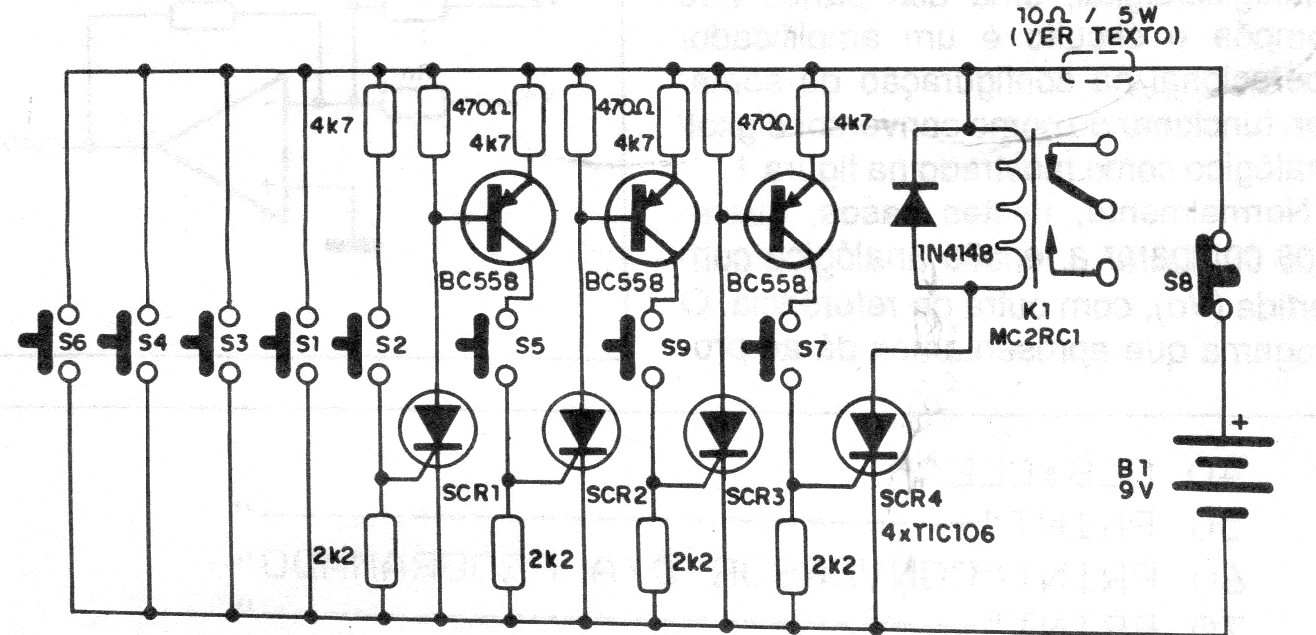

Este circuito, que sólo utiliza transistores y SCR, se encuentra en una documentación de 1990. Cuando la combinación de 4 claves correcta se presiona en el orden correcto, el relé se bloquea liberando algún dispositivo como, por ejemplo, una cerradura electrónica. Para alimentación con 6 V el relé debe ser de 5 V pues existe una caída de tensión en los SCRs.




| Haga click en la imagen para ampliar |
