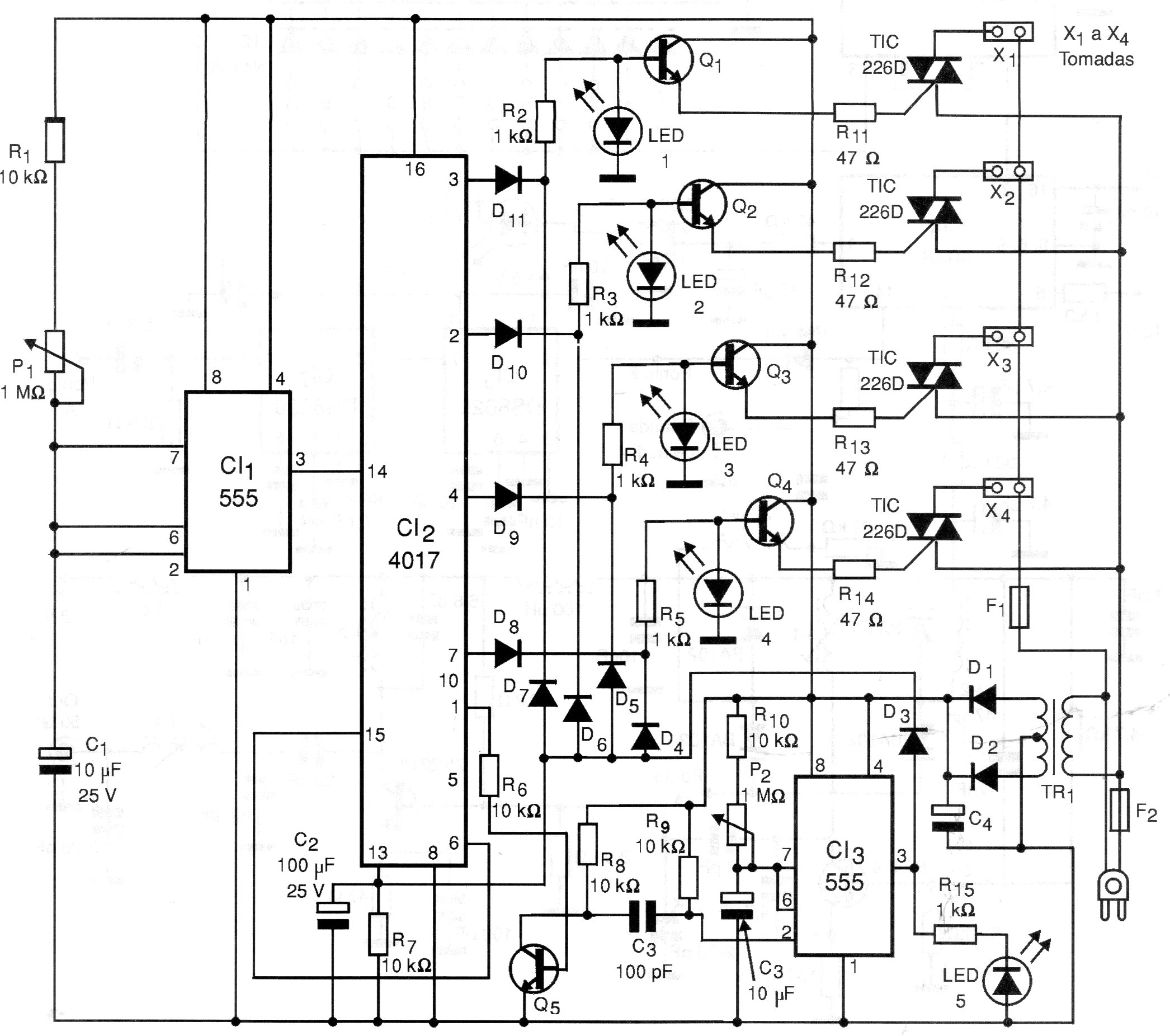

El circuito presentado control triacs que tienen como carga lámparas incandescentes. El circuito sólo debe utilizarse con lámparas incandescentes y los triacs dotados de disipadores de calor. Los efectos se ajustan en P1 y P2. Q1 a Q4 son BD135 y el transformador tiene 9 + 9 V con 500 mA.
| Haga click en la imagen para ampliar |
