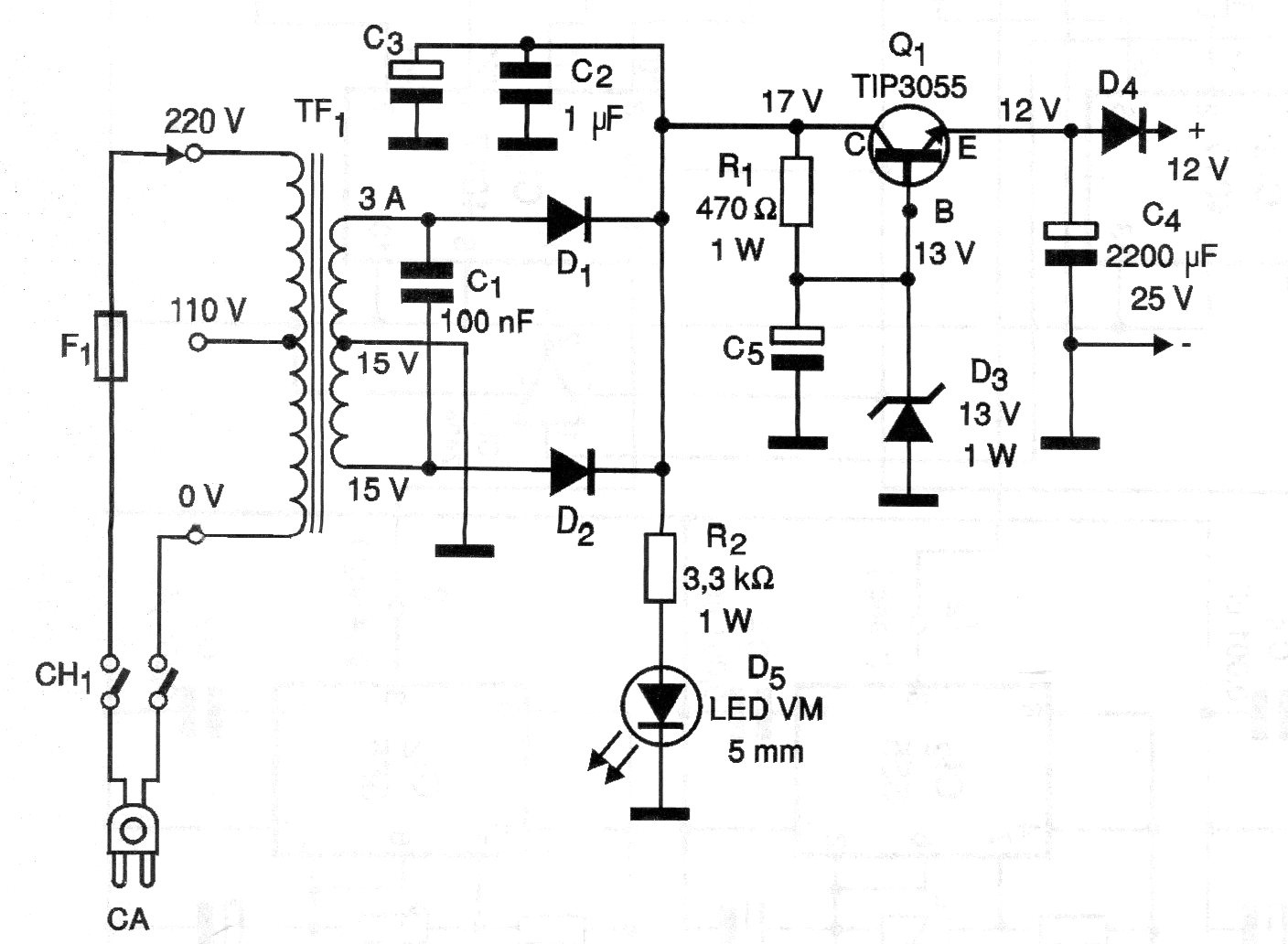

Esta fuente fue publicada en el año 2000 siendo indicada para aparatos época con corrientes de 3 A como máximo. El transistor de potencia debe estar dotado de disipador de calor y los diodos de la fuente pueden ser los 1N5402 o 1N5404. C3 es de 2 000 uF x25 V y C5 de 100 uF x 18 V.
| Haga click en la imagen para ampliar |
