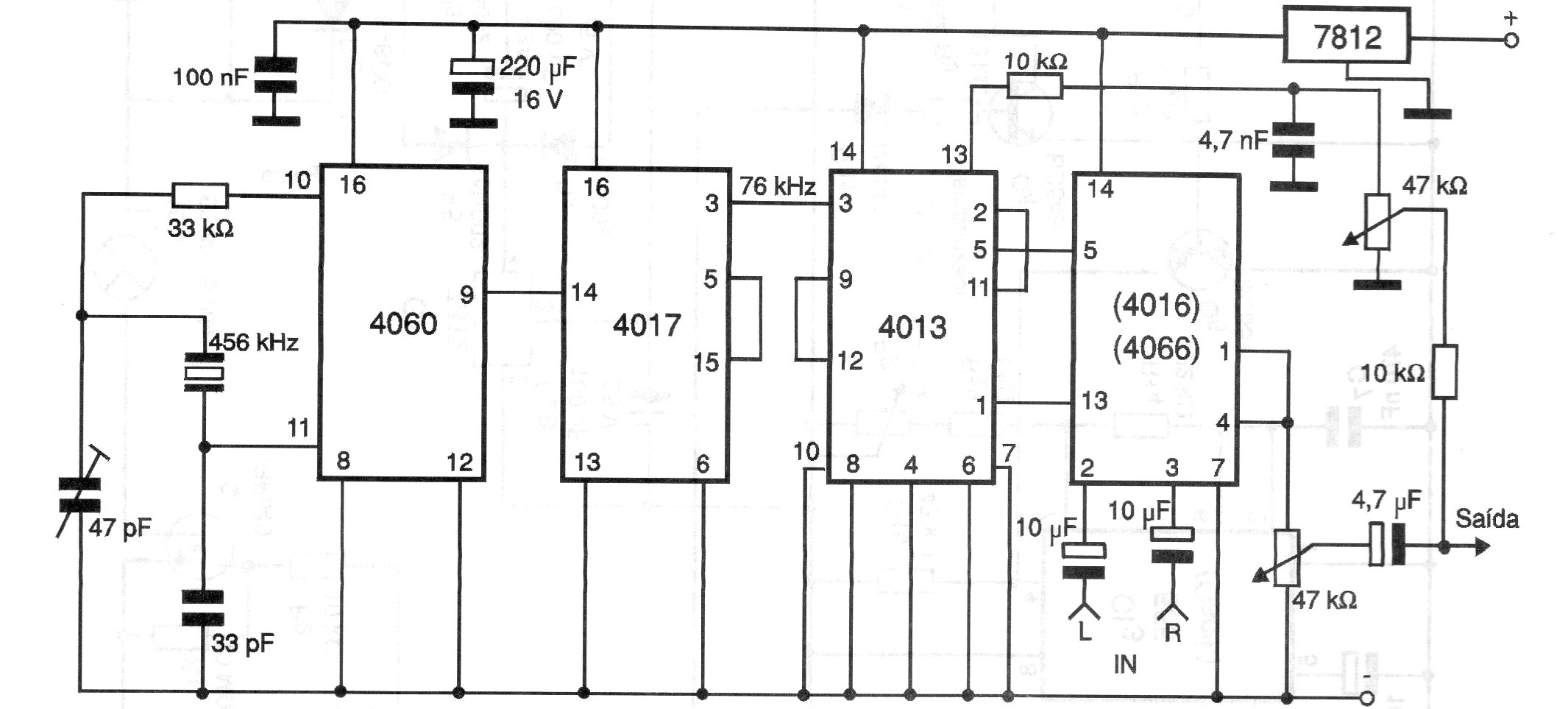

Este circuito codifica las señales de dos canales de un amplificador para una transmisión multiplex-estéreo. El circuito funciona con cualquier transmisor y las señales aplicadas son de pequeña intensidad, como los obtenidos en la salida de mezcladores y preamplificadores. La fuente de 15 V debe tener un excelente filtrado y el circuito incluye un regulador de 12 V.
